Grupa pompowa do cyrkulacji ciepłej wody użytkowej WZS 100

Zastosowanie:

Stosowana w instalacji wody użytkowej.

Montowana w pobliżu zasobnika c.w.u.

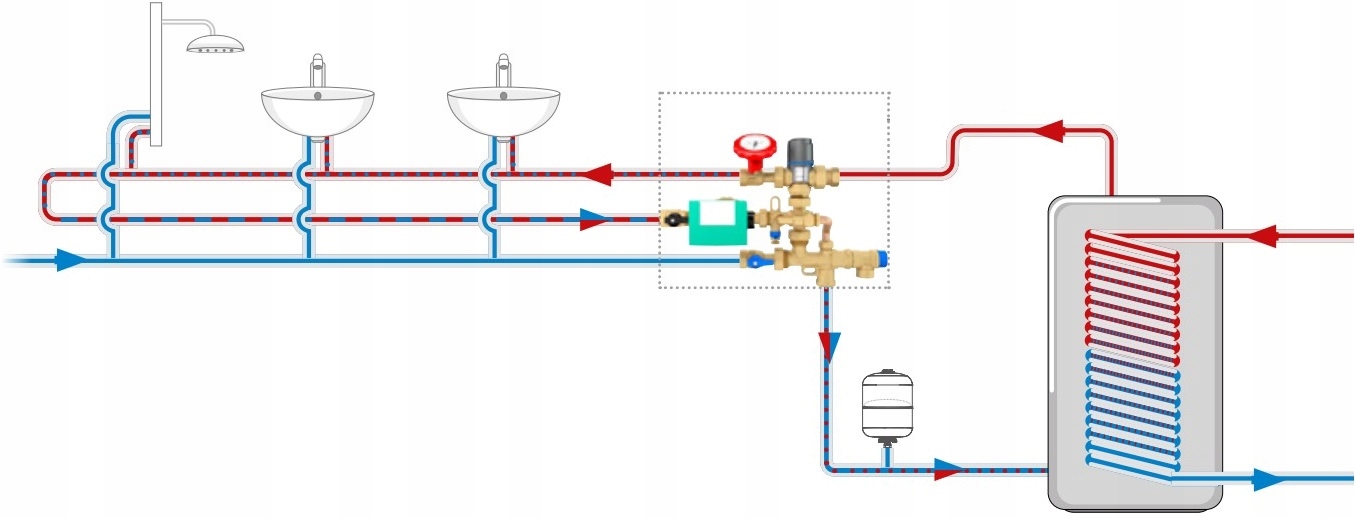

Pomaga szybko wykonać optymalny układ cyrkulacji c.w.u.

Zawór termostatyczny ATM zapobiega oparzeniom i pozwala bezpiecznie podnieść temperaturę w zasobniku (np. celem wygrzania lub zwiększenia ilości ciepłej wody).

Niezbędna armatura: zawór termostatyczny ATM, termometr z wbudowanym zaworem odcinającym, cztery wbudowane zawory zwrotne, dwa zawory odcinające, zawór upustowo-odpowietrzający, zawór bezpieczeństwa 6 bar.

Energooszczędna pompa cyrkulacyjna Wilo (max 5 W).

Izolacja EPP.

Montaż z zasobnikami z lub bez dedykowanych króćców cyrkulacyjnych.

Elementy dostawy:

Grupa WZS100

Kołki montażowe

Wężyk silikonowy

Korek do przezbrojenia grupy pod zasobnik z króćcem cyrkulacyjnym

Dane techniczne:

• zakres regulacji temperatury: 35÷60°C
• kvs: 2,5 m³/h
• przyłącze: 5 x Rp¾’’
• maksymalne ciśnienie: 10 bar
• maksymalna temperatura medium: 90°C

1. Pompa cyrkulacyjna Wilo Star-Z NOVA (max 5 W)

2. Termostatyczny zawór mieszający ATM 563, 35÷60°C, Kvs 2,5 m3/h

3. Zawór odcinający z wbudowanym termometrem 0÷120°C

4. Zawór upustowo-odpowietrzający

5. Zawory odcinające kulowe

6. Wbudowane zawory zwrotne (1 szt. WZS 75, 4 szt. WZS 100)

7. Izolacja EPP (tylko WZS 100)

8. Zawór bezpieczeństwa MSW do c.w.u., 6 bar (tylko WZS 100)

9. Korek do przezbrojenia grupy WZS 100 pod zasobnik z króćcem cyrkulacyjnym

10. Wąż silikonowy i kołki do montażu

11. Otwory montażowe
