Wyłącznik ciśnieniowy z zabezpieczeniem przed suchobiegiem oraz przeciążeniem

Switchmatic 2 firmy Coelbo

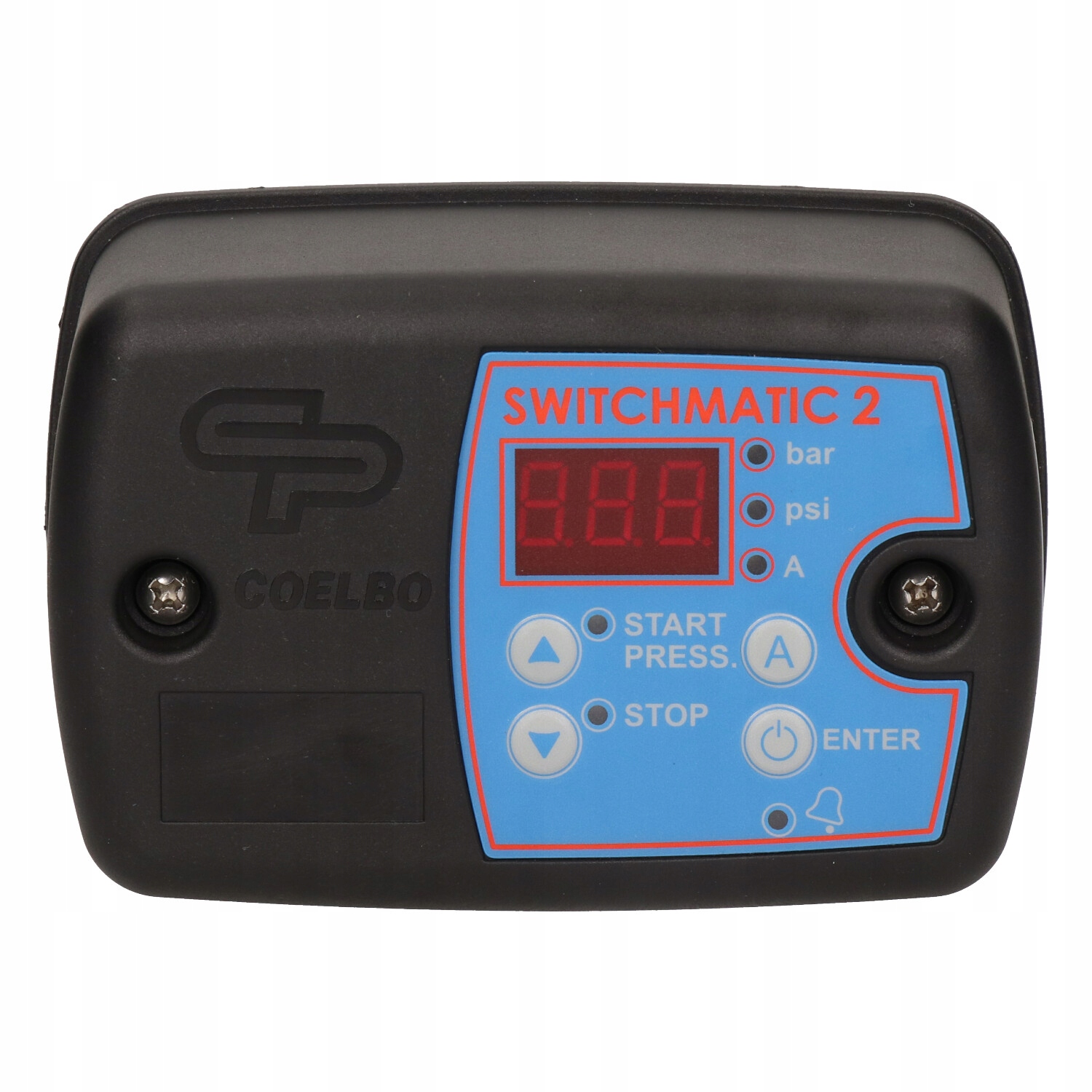

- 3 – cyfrowy wyświetlacz:

- Tryb pracy: ciśnienie w danym momencie

- Tryb ustawienia: ciśnienie załączenia i wyłączenia

- DIODY LED Bar-psi (zielone):

- Tryb pracy: oświetlony bar lub psi.

- Pompa pracuje: Migający bar lub psi.

- DIODA Star-Stop (żółty):

-Oświetlona: wyświetlone ciśnienie startu i stopu

- Migająca: ustawianie ciśnień startu I stopu

- Przyciski : Zwiększyć albo zmniejszyć parametry konfiguracji

- Przycisk ENTER:

- Ręczny start i stop

- Potwierdzenie wartości konfiguracji

Tylko dla SWITCHMATIC 2

- Dioda led (zielony):

-Oświetlona: wskazuje na pobór mocy pompy

- Migająca: ustawianie maksymalnego poboru prądu.

- Alarm czerwona dioda : suchobieg, przeciążenie, gwałtowne cykle

- Przycisk: ustawianie natężenia prądu

SWITCH - MATIC 2 to elektroniczny łącznik ciśnienia ze zintegrowanym manometrem cyfrowym.

Kontroluje załączanie i wyłączanie pompy jednofazowej do 2,2 kW (3 HP).

Ciśnienie załączania i wyłączania mogą być łatwo konfigurowane dzięki prostemu i przyjaznemu panelowi kontrolnemu.

Połączenia są wykonywane identycznie do konwencjonalnego przełącznika elektromechanicznego.

SWITCH - MATIC 2 może pracować jako różnicowy czujnik ciśnienia, albo po prostu pracować na min. i max. ciśnieniu.

Posiada czytnik prądu w danym momencie.

Ta opatentowana wersja kontroluje i chroni pompę przed: przeciążeniem, zbyt częstym załączaniem oraz przed suchobiegiem.

Dane techniczne :

• Zasilanie: 230 V
• Częstotliwość: 50/60 Hz
• Maksymalne obciążenie prądu: 30(16) A
• Max. temperatura wody: 50°C
• Max. temperatura oyoczenia: 60°C
• Stopień ochrony: IP 55
• Przyłącze: 1/4" GW
• Maksymalny pobór prądu przez silnik: 2,2 kw/230 V
• Zakres ciśnienia włączania: 0,5-7 bar
• Zakres ciśnienia wyłączania: 1-8 bar
• Maksymalne zróżnicowanie: 7,5 bar
• Minimalne zróżnicowanie (regulowane): 0,5 ÷ 1,5 bar
