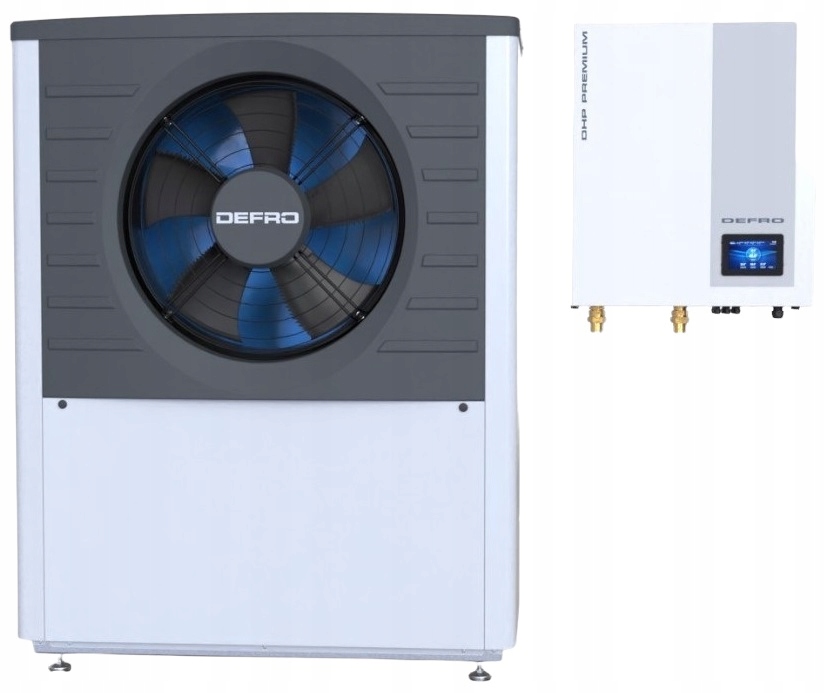

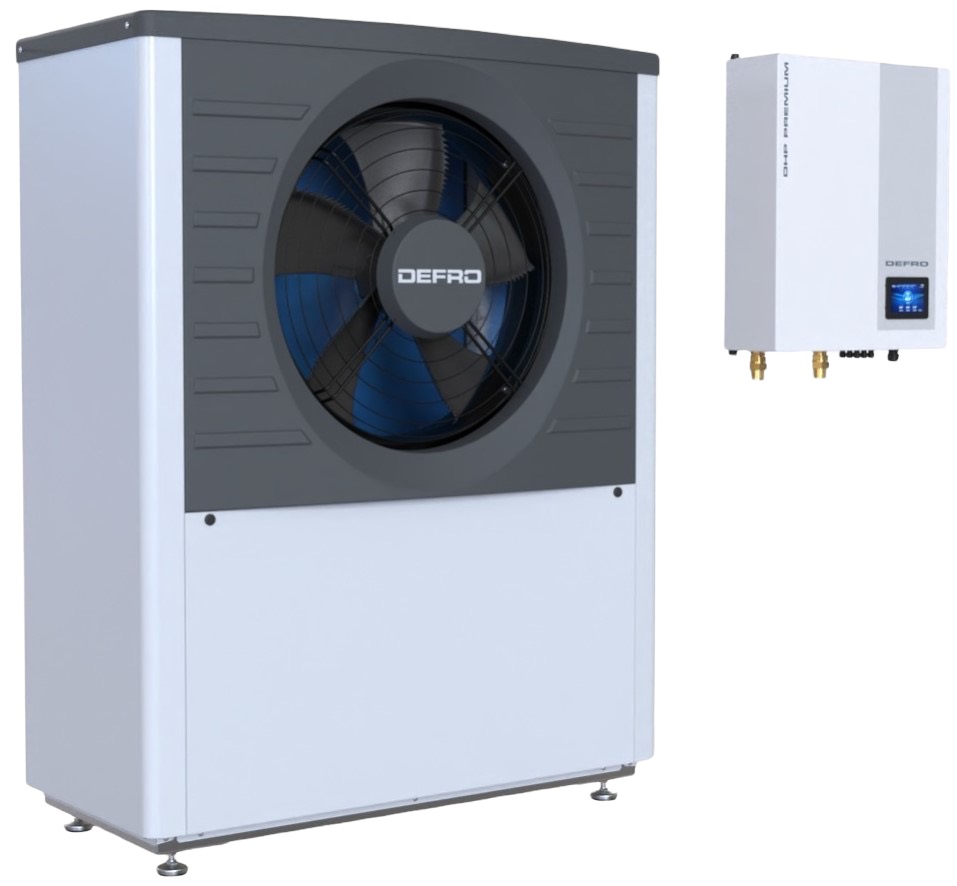

Powietrzna pompa ciepła Defro DHP Premium HM 8 kW monoblok z hydromodułem

wyposażonym w pompę obiegową oraz moduł sterujący

Pompy ciepła Defro DHP Premium typu powietrze-woda to efektywne i energooszczędne urządzenie,

które pochłania ciepło z otaczającego powietrza zewnętrznego na potrzeby centralnego ogrzewania

i przygotowania ciepłej wody użytkowej. W przypadku chęci chłodzenia pomieszczeń pompy ciepła

Defro DHP Premium umożliwiają odwrócenie całego procesu, ochładzając nasze pomieszczenia.

W pompach ciepła Defro DHP Premium wykorzystano

ekologiczny czynnik chłodniczy R290

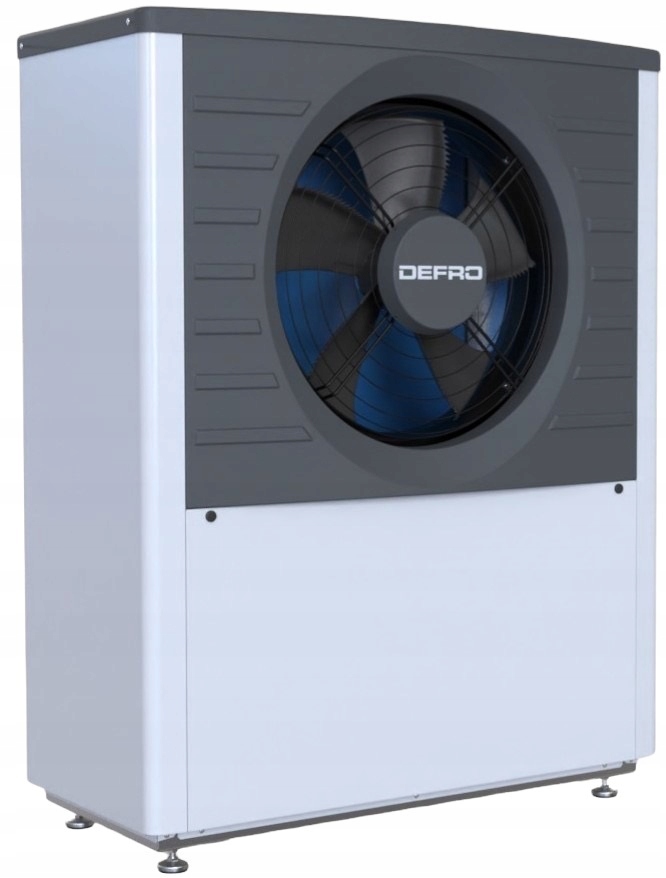

Model DHP Premium HM to pompa ciepła typu monoblok, 3 fazowa, o wydajności grzewczej 7,9 kW (A7/W35).

Jest to bardzo wydajna jednostka o wysokiej klasie efektywności energetycznej A++ (dla temp. zasilania 35° oraz 55°).

Zapewnia wysoką wydajność grzewczą do temperatury zewnętrznej -25°C i może pracować stabilnie bez pomocy grzałek elektrycznych nawet przy temperaturze otoczenia -15°C. Maksymalna dostępna temperatura wody w trybie grzania c.o. oraz cwu to: 65°C

Aby zapewnić bezproblemową eksploatację w temperaturach poniżej 0°C pompa jest wyposażona ogrzewanie tacy ociekowej, które chroni przed zamarzaniem skroplin i zalodzeniem jednostki zewnętrznej zapobiegając tym samym ewentualnym uszkodzeniom wentylatora i wymiennika pompy ciepła.

Drugim ważnym elementem wyposażenia pompy jest grzałka karteru sprężarki, która w temperaturach poniżej 0° podgrzewa olej kompresora przygotowując urządzenie do bezproblemowego startu w niesprzyjających warunkach pogodowych.

Takie rozwiązanie techniczne gwarantuje bezawaryjną pracę oraz wydłuża żywotność sprężarki – serca pompy ciepła.

Pompa ciepła DHP Premium to urządzenie łatwe w instalacji, konserwacji i bieżącym użytkowaniu. Przemyślana konstrukcja obudowy pompy zapewnia łatwy dostęp do wszystkich jej elementów. Zastosowanie jednowentylatorowej konstrukcji z bionicznym wzorem łopatek, sprężarki scroll i optymalizacja konstrukcji orurowania znacząco wpłynęły na cichą pracę pompy.

Funkcje i wyposażenie urządzenia

• Energooszczędna sprężarka scroll Copeland
• Obudowa wykonana z blachy malowanej proszkowo
• Wysoka wydajność i szeroki zakres pracy
• Grzanie wody nawet przy -25°C
• Ekologiczny czynnik chłodniczy R290
• Łatwa instalacja i konserwacja pompy
• Sterowanie WiFi i zdalna kontrola
• Wbudowana elektroniczna pompa obiegowa
• Sterownik dotykowy w standardzie
• Sterowanie pogodowe
• Wybór trybów pracy: Grzanie, Chłodzenie, CWU
• Bezszczotkowy cichy silnik wentylatora DC
• Cicha praca agregatu pompy ciepła
• 24-godzinne programowanie On/Off
• Ustawienie kilku różnych stref czasowych
• Parownik zoptymalizowany dla klimatu wschodnioeuropejskiego
• Ogrzewanie tacy ociekowej
• Grzałka na karterze sprężarki ułatwia start w b. niskich temp.
• Dodatkowe wyciszenie i ocieplenie sprężarki
• Współpraca z kotłem gazowym/olejowym/paliwo stałe
• Współpraca z instalacją fotowoltaiczną
• Współpraca z buforem

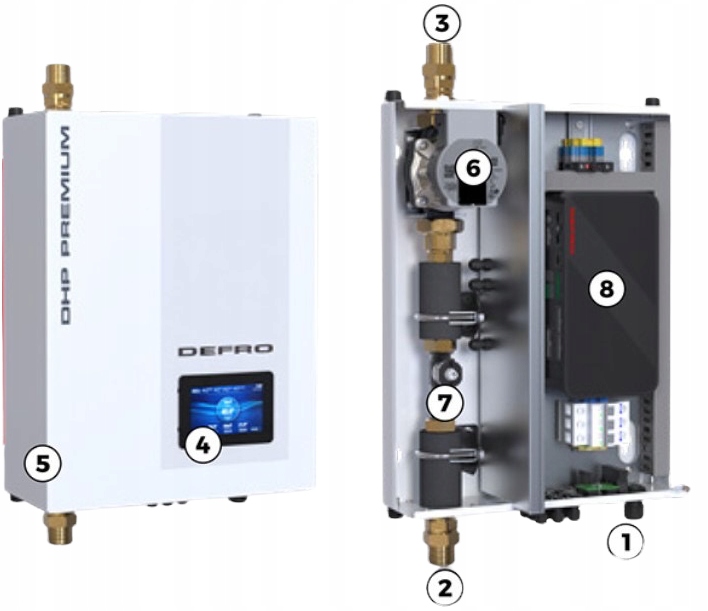

1. Przyłącza elektryczne i czujniki

2. Króciec zasilania z jednostki zewnętrznej,

3. Króciec zasilania C.O. i C.W.U.,

4. Kolorowy wyświetlacz zapewniający intuicyjny i łatwy dostęp do żądanych ustawień,

5. Metalowa obudowa hydromodułu,

6. Pompa obiegowa,

7. Przepływomierz,

8. Sterownik hydromodułu.

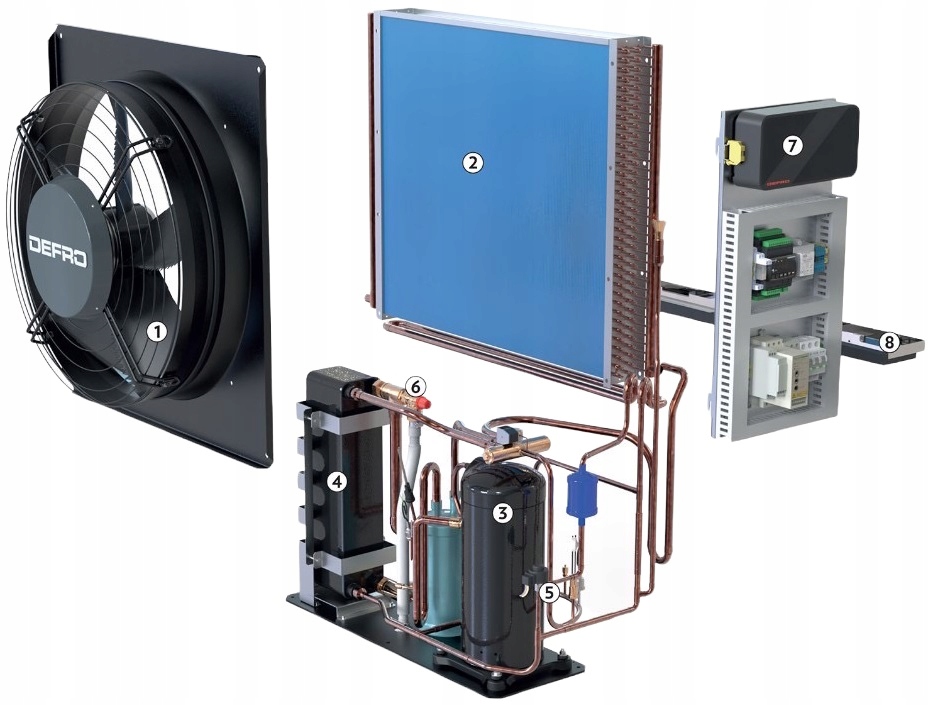

1. Wentylator - wymusza przepływ powietrza przez parownik. W celu zminimalizowania hałasu łopaty wentylatora na końcach posiadają wycięcia, tzw. „sowie pióra”.
2. Parownik Parownik w formie lamelowego wymiennika ciepła, przeznaczony jest do odbioru darmowej energii cieplnej z przepływającego powietrza zewnętrznego do czynnika chłodniczego (R290 – propan). Jest to możliwe dzięki przemianie fazowej propanu z ciekłej na gazową w niskich temperaturach zewnętrznych. Odparowując czynnik chłodniczy o niskim ciśnieniu odbiera ciepło z otoczenia (powietrze atmosferyczne) schładzając je tym samym.
3. Sprężarka typu scroll Z parownika czynnik w postaci gazowej zostaje zassany przez sprężarkę. Podnosi ona jego ciśnienie, co powoduje jednoczesny wzrost jego temperatury. Sprężarka została zamontowana na specjalnej „tacy pływającej” oddzielonej od konstrukcji za pomocą tłumików drgań i zaizolowana termicznie. W DHP Premium zastosowano najwyższej klasy sprężarkę spiralną Emerson Copeland Scroll dedykowaną do pracy z czynnikiem R290.
4. Skraplacz Ze sprężarki czynnik w postaci gorącego gazu trafia do skraplacza w formie wymiennika płytowego. Następuje tu przekazanie ciepła od gorącego gazu do wody grzewczej. Skraplający się propan oddaje do instalacji grzewczej ciepło pobrane wcześniej w parowniku oraz w sprężarce.
5. Elektroniczny zawór rozprężny Po oddaniu ciepła w skraplaczu, schłodzony czynnik roboczy w postaci ciekłej kierowany jest do zaworu rozprężnego. Tu następuje obniżenie ciśnienia i dalszy spadek temperatury. Zawór rozprężny kontroluje, aby do parownika trafiła optymalna ilość czynnika chłodniczego. Zastosowany w DHP Premium elektroniczny zawór rozprężny daje największe możliwości spośród dostępnych na rynku rozwiązań . Dzięki niemu możliwe jest uzyskanie stosunkowo wysokiego COP w pełnym zakresie temperatur pracy.
6. Zawór bezpieczeństwa Po stronie wodnej, na wyjściu ze skraplacza został zamontowany zawór bezpieczeństwa 2,5 bar. Zabezpiecza on układ przed przedostaniem się czynnika chłodniczego (propanu) do obiegu grzewczego oraz dodatkowo chroni wymiennik płytowy przed uszkodzeniem w przypadku zamarznięcia wody w obiegu grzewczym.
7. Sterownik obiegu chłodniczego W specjalnej komorze jednostki zewnętrznej umieszczono sterownik odpowiadający za pracę obiegu chłodniczego.
8. Taca ociekowa służy do zbierania i odprowadzenia wody pochodzącej z odszraniania parownika. Wykonana jest ze stali nierdzewnej i zaizolowana termicznie. Zabezpieczeniem przed zamarzaniem jest układ rurek z ciepłym czynnikiem roboczym. Dzięki czemu nie jest wymagany dodatkowy elektryczny kabel grzejny. Powyższe elementy zostały umieszczone w obudowie dedykowanej dla pracy w skrajnych warunkach atmosferycznych. W celu stabilizacji pracy i maksymalnego wyciszenia konstrukcja została zaprojektowana i wykonana z materiałów najwyższej klasy. Obudowa została wygłuszona i zaizolowana termicznie. Podpory zostały przymocowane do specjalnych profili montażowych tak, aby było możliwe dokładne wypoziomowanie urządzenia, nawet na nierównym podłożu.

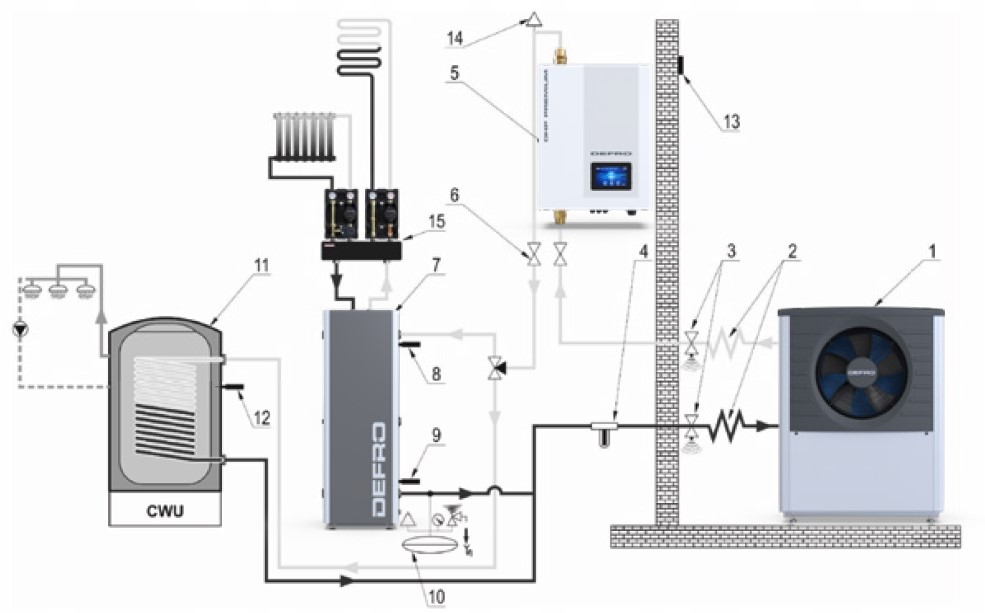

Przykładowy schemat instalacji

1. jednostka zewnętrzna, 2. przyłącze elastyczne, 3. zawór antyzamrożeniowy, 4. separator zanieczyszczeń z magnesem, 5. hydromoduł HB

6. zawór odcinający, 7. zbiornik buforowy, 8. czujnik bufora - góra, 8. czujnik bufora - dół, 10. naczynie przeponowe z grupą bezpieczeństwa

11. zbiornik c.w.u., 12. czujnik c.w.u., 13. czujnik temp. zewnętrznej, 14. odpowietrznik, 15. grupy pompowe z rozdzielaczem

Dane techniczne jednostka zewnętrzna::

Mocy grzewcza / COP przy A7W35: 7,9 kW / 4,80

Mocy grzewcza / COP przy A2W35: 6,1 kW / 3,80

Mocy grzewcza / COP przy A-7W35: 5,4 kW / 3,2

Mocy grzewcza / COP przy A-15W35: 4,5 kW / 3,0

Zasilanie: 380-415/3/50 V/Ph/Hz

Klasa efektywności energetycznej (temp. zasilania 35°C): A++

Klasa efektywności energetycznej (temp. zasilania 55°C): A++

Moc akustyczna: 59 dB

Sprężarka: Copeland Scroll

Typ silnika wentylatora: Silnik DC

Waga jednostki zew.: 209 kg

Czynnik chłodniczy: R290

Element rozprężny: Elektroniczny zawór rozprężny (EXV)

Przyłącza wody: 1" GZ

Pompa wody: Elektoniczna
