Przewodowa listwa do sterowania ogrzewaniem podłogowym

z modułem pompy i kotła, 8 stref, 230V

ECB08M230

Listwa centralna przeznaczona do sterowania ogrzewaniem płaszczyznowym (8 stref). Umożliwia wygodne podłączenie przewodowych regulatorów temperatury oraz siłowników. Posiada wbudowany moduł sterowania urządzeniem grzewczym oraz pompą obiegową. ECB08M230 reguluje temperaturę w pomieszczeniach poprzez odcinanie lub otwieranie przepływu przez pętle ogrzewania za pomocą połączonych z listwą siłowników termoelektrycznych montowanych na rozdzielaczu.

Cechy produktu:

• kontrola 8 niezależnych stref grzewczych
• 2 dedykowane wyjścia na siłowniki dla każdej z 8 stref
• wyjście napięciowe do sterowania pompą obiegową
• przystosowana do montażu na szynie DIN
• smukła obudowa
• współpraca z regulatorami dwustanowymi lub z wyjściem 230V AC
• wbudowany moduł sterowania źródłem ciepła (styk beznapięciowy)
• wbudowana funkcja opóźnienia załączenia pompy i kotła - 3 min.
• wygodne, wyjmowane kostki do wpinania przewodów

Dane techniczne:

• Zasilanie: 230V AC 50Hz
• Maksymalne obciążenie: 6(3) A
• Maksymalne obciążenie wyjścia sterującego pompą: 3 A
• Maksymalne obciążenie wyjścia sterującego kotłem: 6 A
• Maksymalne obciążenie siłowników: 2 A
• Maksymalne obciążenie dla wszystkich regulatorów: 1 A
• Wyjścia:

  - Pompa (230V)

  - Kocioł (NO/COM/NC)

  - Siłowniki termoelektryczne (230V)

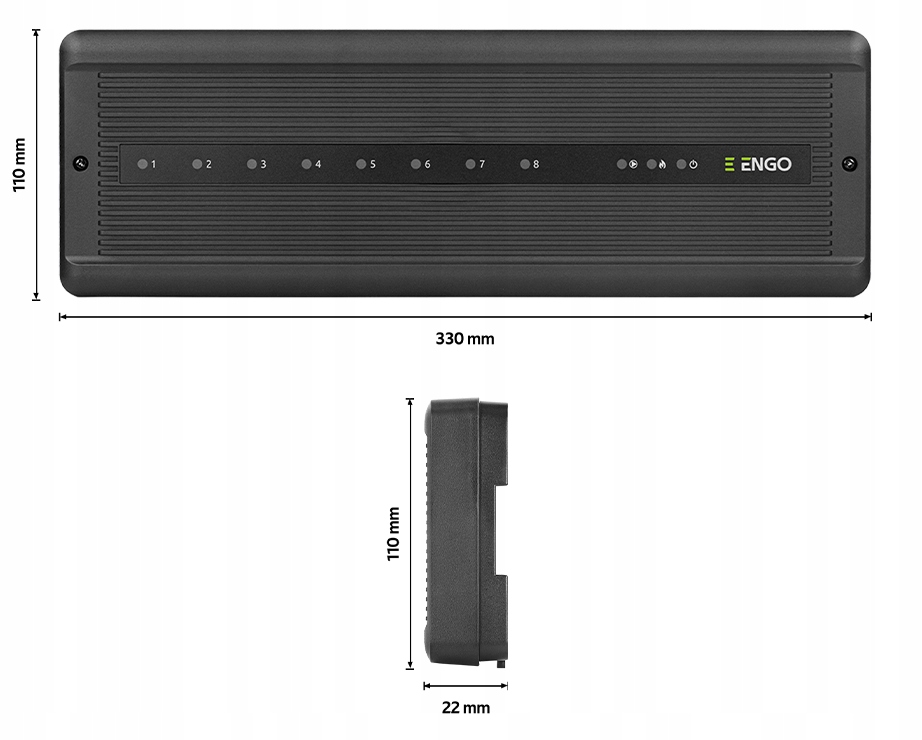

• Wymiary [mm]: 330 x 110 x 36

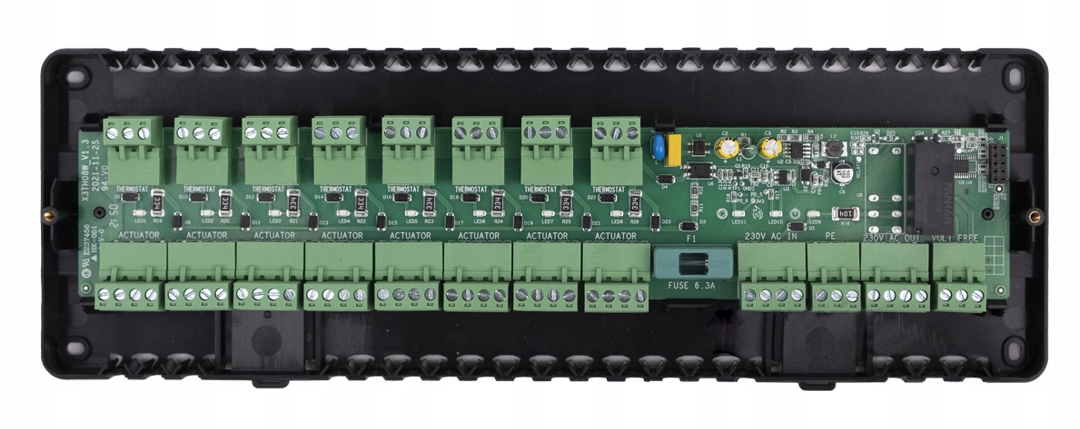

Opis listwy:

1. Bezpiecznik topikowy rurkowy 5 x 20 mm 6,3 A
2. Zasilanie listwy (AC230V)
3. Wyjście pompy obiegowej (AC 230V)
4. Wyjście sterujące źródłem ciepła, np. kocioł gazowy (beznapięciowe)
5. Wyjścia podłączenia regulatorów
6. Wyjścia podłączenia siłowników (AC 230V)

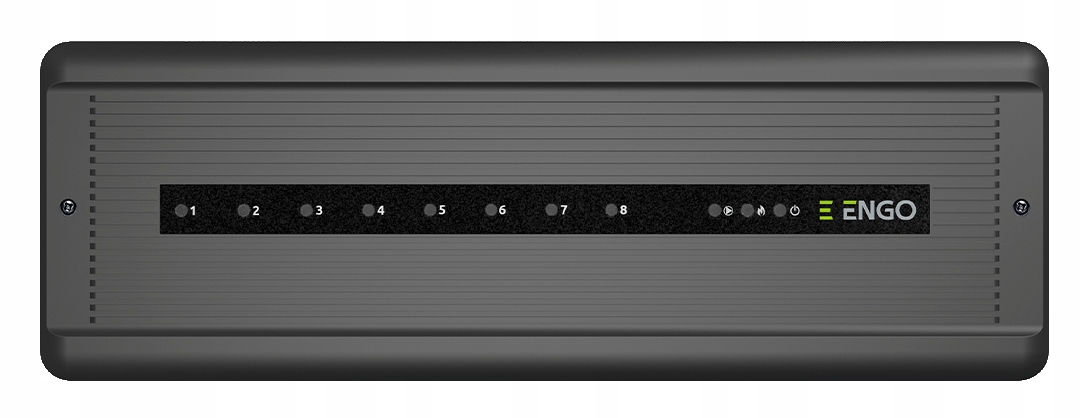

7. Diody LED kolejno dla pracy pompy, kotła oraz informacji o listwie podłączonej do zasilania
8. Diody LED od 1 do 8 informujące o pracy stref 1-8
