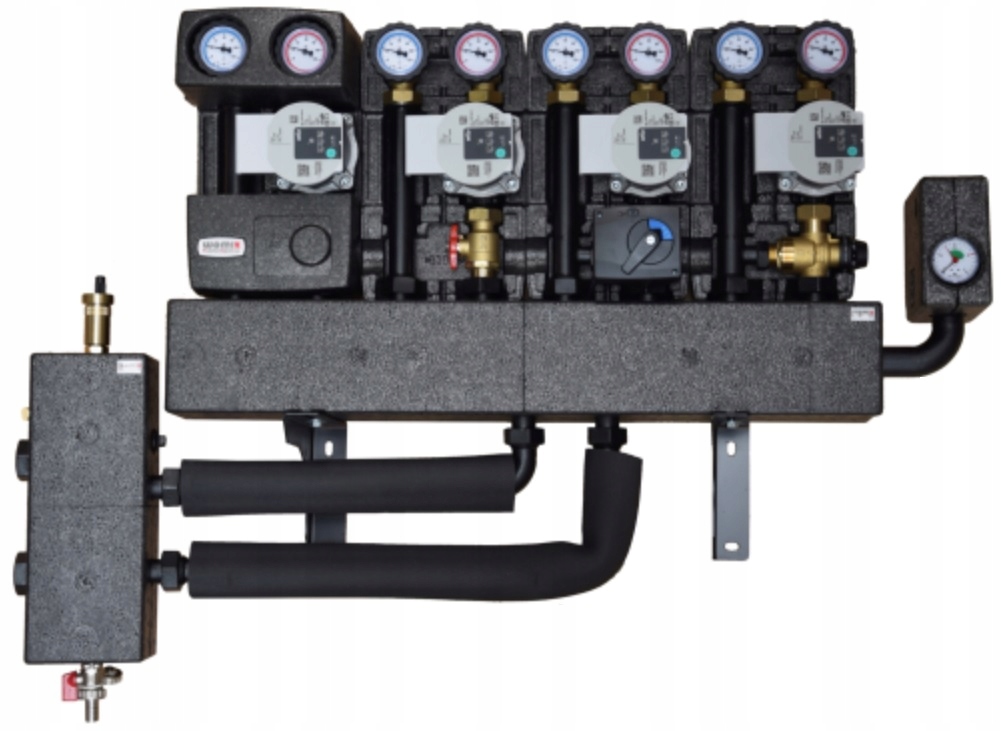

Womix zestaw pompowo-mieszający 4 obwody do 35 kW.

Zestaw 4 obiegów grzewczych w tym dwa bezpośrednie,

jeden z zaworem mieszającym obrotowym i siłownikiem

elektrycznym, jeden z termostatycznym zaworem mieszającym.

Możliwość dowolnej konfiguracji grup przy użyciu rozdzielaczy 2, 3, 4 obwodowych

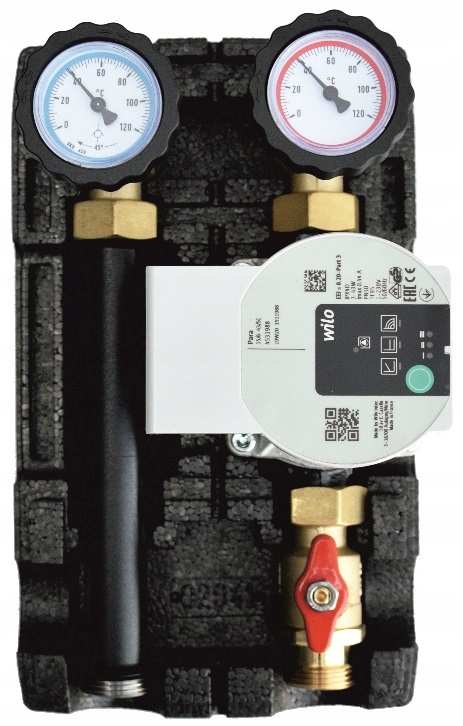

Grupa pompowa SA 90 - DN20

1. Zawór kulowy zasilający z termometrem 0-120°C

z czerwoną rączką.

2. Zawór kulowy powrotny z termometrem 0-120°C

z zaworem zwrotnym z ręczną blokadą z niebieską rączką.

3. Pompa Wilo Yonos Para 15-6/130.

4. Stalowy łącznik dystansowy.

5. Zawór kulowy ze stalową rączką.

6. Izolacja EPP.

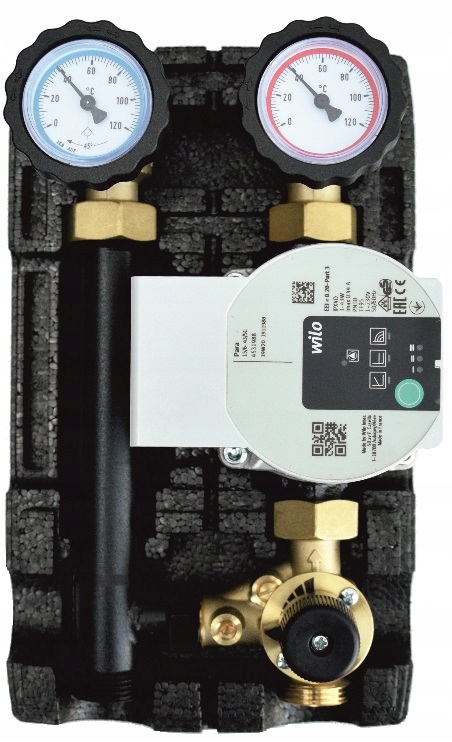

Grupa pompowa SMT 90 - DN20

1. Zawór kulowy zasilający z termometrem 0-120°C

z czerwoną rączką.

2. Zawór kulowy powrotny z termometrem 0-120°C

z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.

3. Pompa Wilo Yonos Para 15-6/130.

4. Stalowy łącznik dystansowy.

5. Zawór mieszający 3-drogowy MIX MT 25 z bypass.

6. Izolacja EPP.

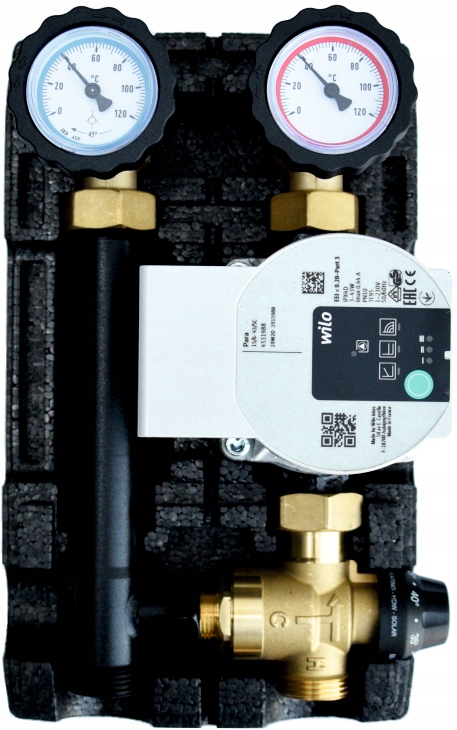

Grupa pompowa SMTC 90 - DN20

1. Zawór kulowy zasilający z termometrem 0-120°C

z czerwoną rączką.

2. Zawór kulowy powrotny z termometrem 0-120°C

z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.

3. Pompa Wilo Yonos Para 15-6/130.

4. Stalowy łącznik dystansowy.

5. Termostatyczny zawór mieszający 3-drogowy 20-45°C.

6. Izolacja EPP.

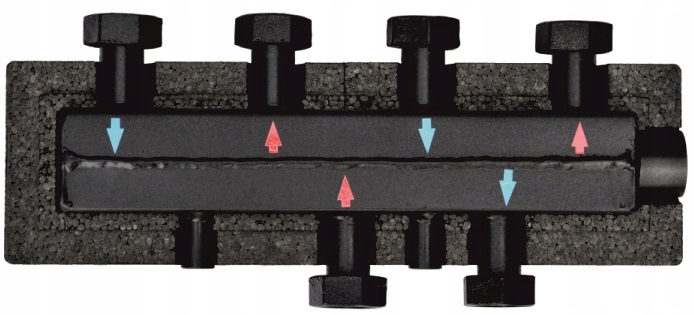

Rozdzielacz czteroobwodowy C 60 4 F - DN20 z izolacją

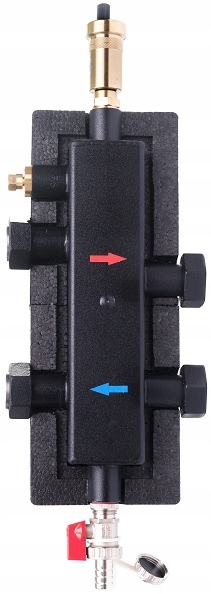

Sprzęgło hydrauliczne CPN60 - DN20 z wyposażeniem oraz izolacją

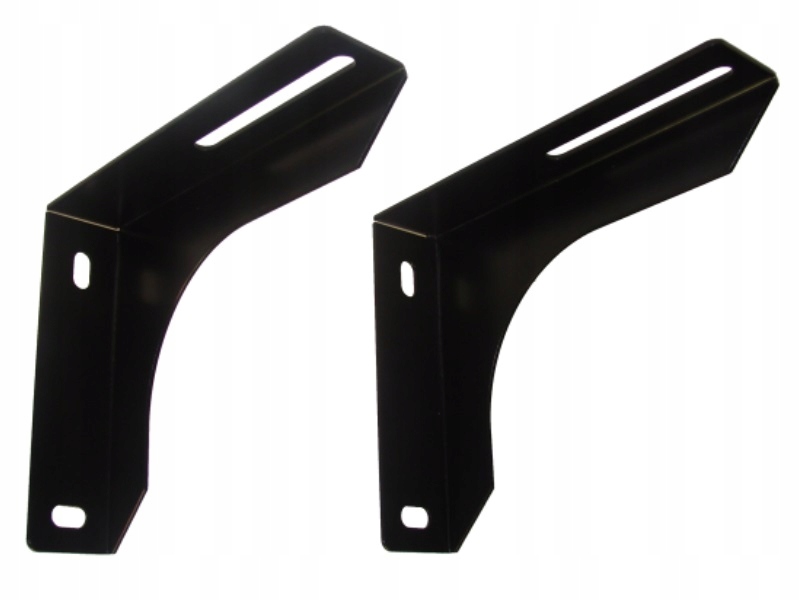

Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN20

Siłowniki MP 10 - 230 / 140 z adapterem do zaworu

2 x zawór zwrotny do grup SMT i SMTC

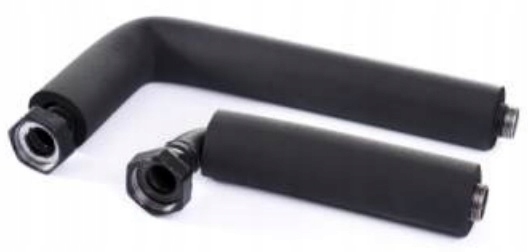

Łącznik TBN 60/4

Grupa bezpieczeństwa UNI X - MINI

Łącznik grupy bezpieczeństwa L90 mini

W skład zestawu wchodzą:

Rozdzielacz C 60 4 F - DN 20 czteroobwodowy z izolacją (art. nr. 605013)

Sprzęgło hydrauliczne CPN 60 - DN 20 z izolacją, z wyposażeniem dodatkowym (art. nr. 605002)

Łącznik stalowy TBN 60/4 z izolacją dla podłączenia sprzęgła CPN 60 - DN 20 z rozdzielaczem C 60 4F - DN 20 (art. nr. 605007)

2 x Grupa SA 90 - DN 20 (3/4”) z izolacją, z pompą Wilo Yonos Para 15/6 (art. nr. 605056)

Grupa SMT 90 - DN 20 (3/4”) z izolacją, z pompą Wilo Yonos Para 15/6 (art. nr. 605086)

Grupa SMTC 90 - DN 20 (3/4”) z izolacją, z pompą Wilo Yonos Para 15/6 (art. nr. 605076)

Uchwyty naścienne Delta dla rozdzielaczy C 60 (art. nr. 606015)

Siłowniki MP 10 - 230 / 140 z adapterem (art. nr. 401011)

Grupa bezpieczeństwa UNI X - MINI z zaworem bezp. 3 bar odpowietrznikiem, manometrem 0 - 4 bar i izolacją (art. nr. 606021)

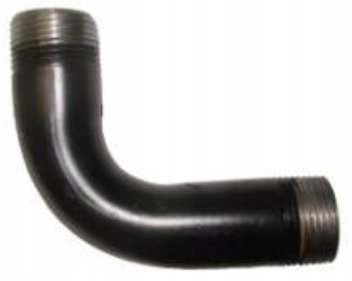

Łącznik stalowy L 90 MINI dla podłączenia grupy UNI X MINI z rozdzielaczem C 60 (art. nr. 606025)

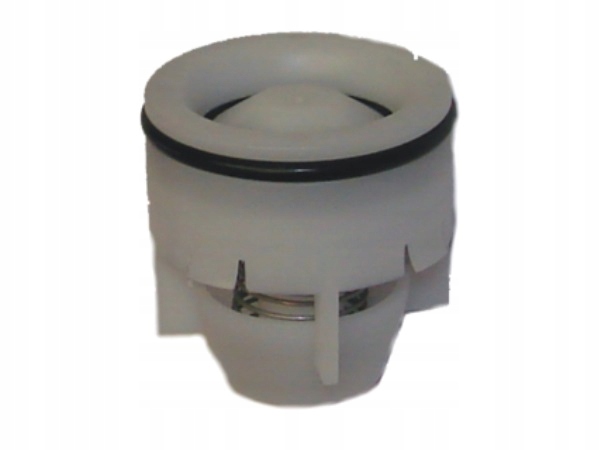

2 x Zawór zwrotny do rozdzielaczy Womix DN 20 (art. nr. 606030)

Dane techniczne grupa pompowych:

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Izolacja: EPP czarna 60 g/l

Rozstaw osi: 90 mm

Uszczelnienia: VITON lub EPDM

Podłączenie strona instalacji: GW 3/4”

Podłączenie strona kotłowa: GZ 1”

Długość zabudowy pompy: 130 mm

Kvs zaworu mieszającego obrotowego: 5,5

Kvs zaworu mieszającego obrotowego: 2,0

Podłączenie pompy: GZ 1"

Dane techniczne rozdzielacz dwuobwodowy C 60 4 F - DN20 z izolacją:

Materiał: stal ST 37.1

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Moc grzewcza: 40 kW przy ΔT 20°C

Rozstaw osi strony instalacyjnej i kotłowej: 90 mm

Podłączenie strona instalacyjna: nakrętka GW 1"

Podłączenie strona kotłowa: nakrętka GW 1"

Izolacja: EPP czarna 40 g/l

Dane techniczne sprzęgła CPN 60 - DN20 z izolacją:

Materiał: stal ST 37.1

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Moc grzewcza: 35 kW przy ΔT 20°C

Podłączenie strona instalacyjna: nakrętka GW 1"

Podłączenie strona kotłowa: nakrętka GW 1"

Izolacja: EPP czarna 40 g/l

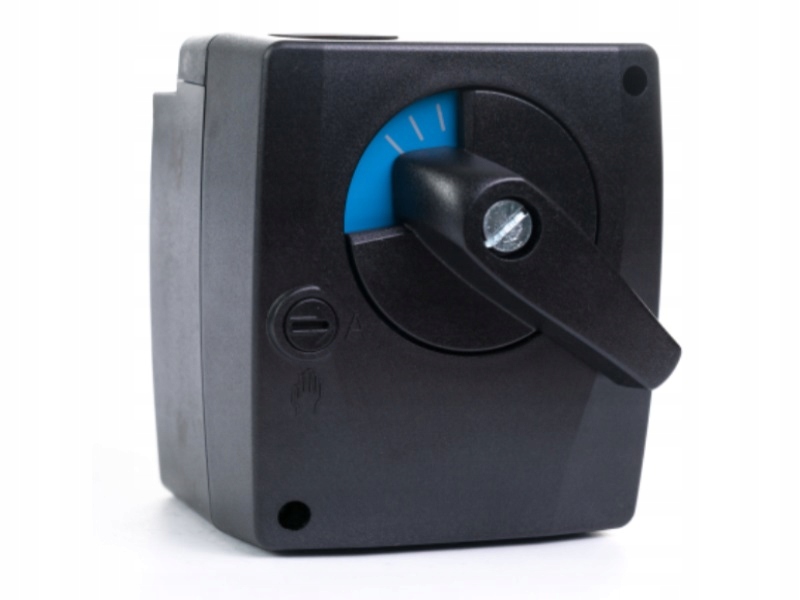

Dane techniczne siłownik MP 10 - 230:

Napięcie zasilania: 230 V, 50/60 Hz

Pobór mocy: 3,5 W, 3,5 VA

Podłączenie: przewód, 3 x 0,75 mm, długość - 2 m

Moment obrotowy: 10 Nm

Kąt obrotu: 90 stopni, nieregulowany

Czas obrotu o kąt 90: 135 sekund dla 50 Hz

Poziom głośności: max. 35 dB (A)

Wskaźnik położenia: nałożony na obudowie pod rączką

Przełącznik pracy ręcznej: tak

Klasa ochrony: II

Stopień ochrony: IP 40

Zakres temperatury pracy: 0 - 50°C
