STEROWNIK DO KOMINKA ST-392 Z PID

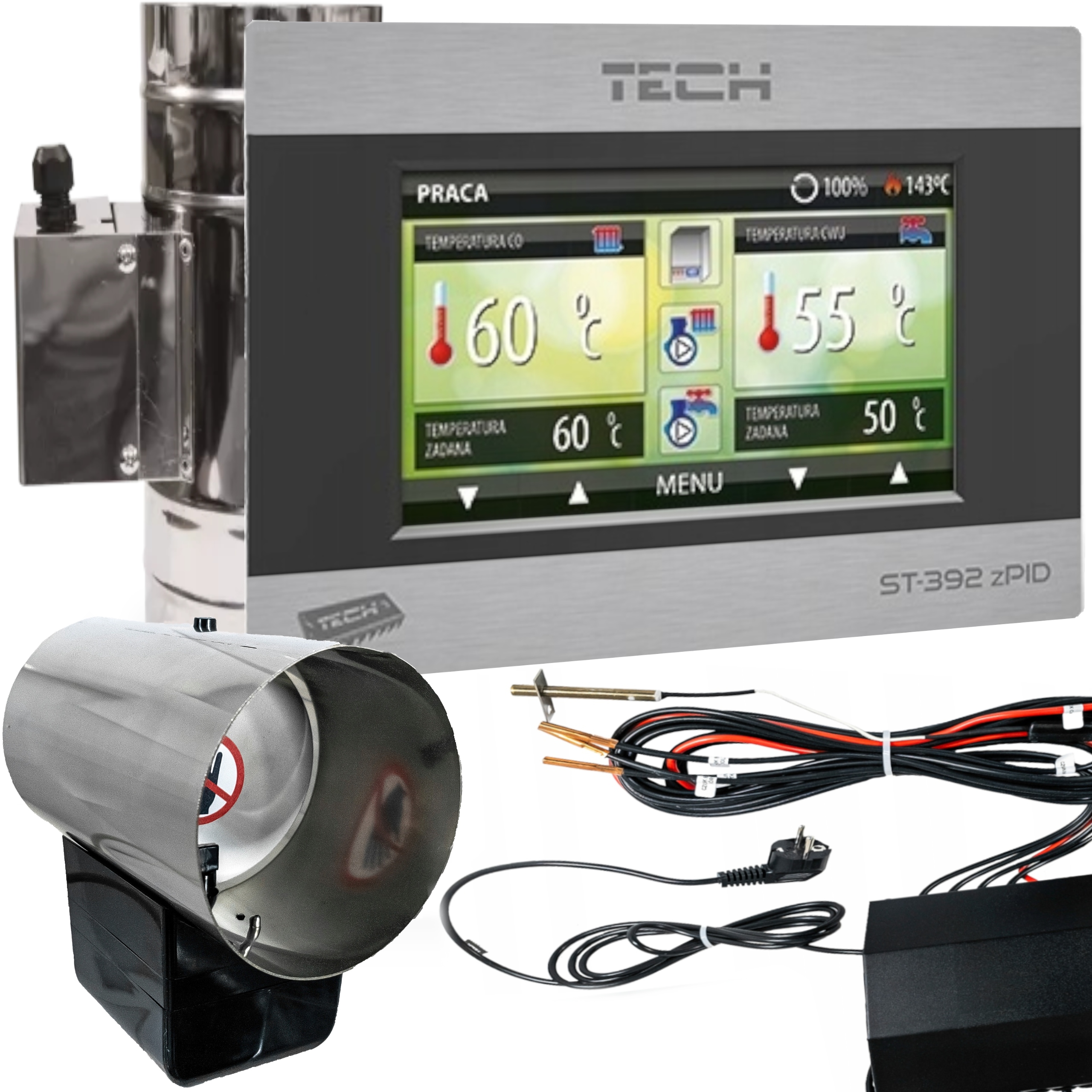

W SKŁAD ZESTAWU WCHODZI:

✔️ STEROWNIK ST-392 Z PID FIRMY TECH

✔️ PRZEPUSTNICA 100MM

✔️ CZUJNIK TEMPERATURY SPALIN

✔️ CZUJNIK TEMPERATURY PODŁOGI/ CWU

✔️ CZUJNIK TEMPERATURY CO, CZUJNIK BUFORA GÓRA I DÓŁ

✔️ ZASILACZ

✔️ INSTRUKCJA OBSŁUGI

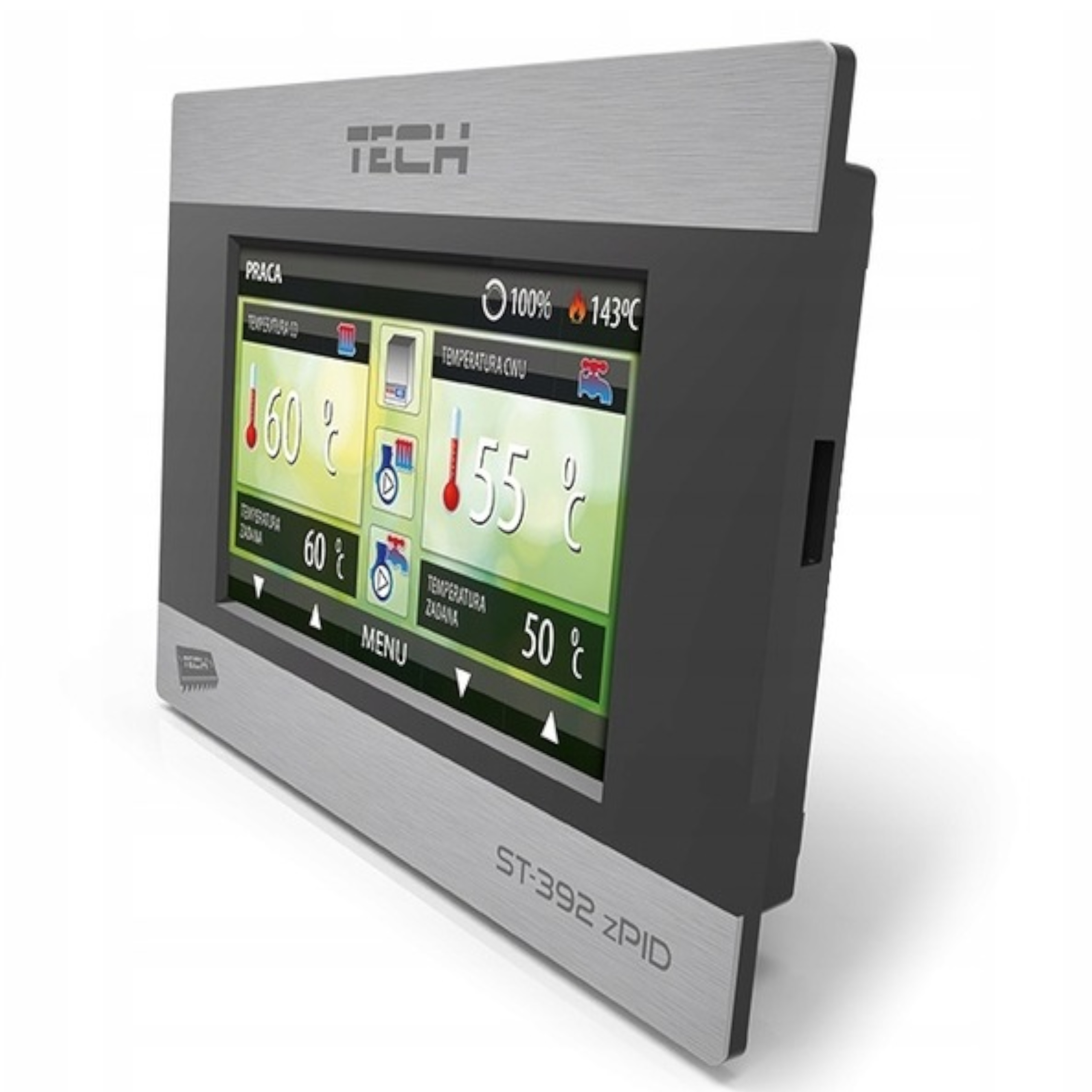

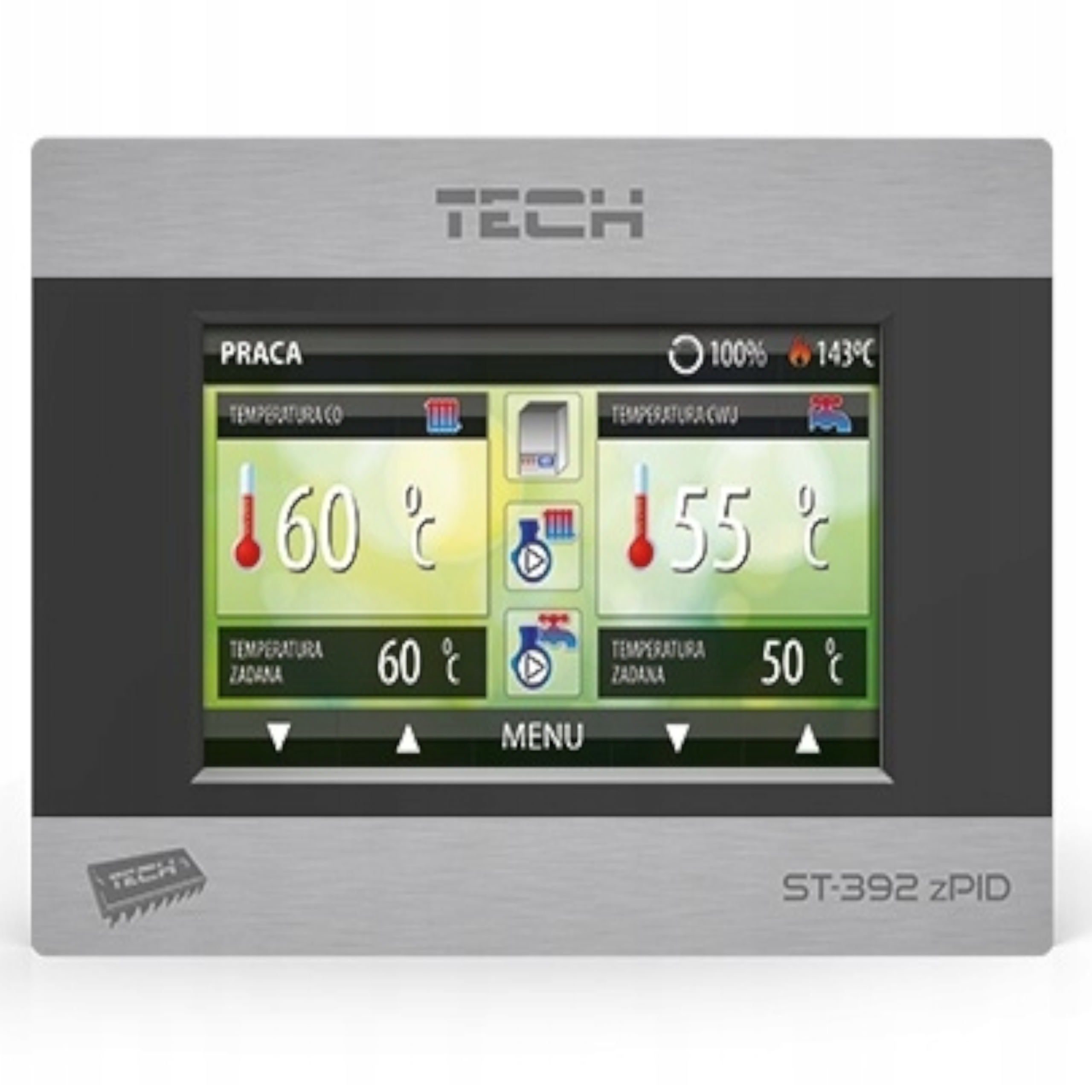

REGULATOR TEMPERATURY

z przepustnicą przeznaczony jest do sterowania procesem spalania w domowym kominku grzewczym. Regulator ten steruje pracą pompy obiegowej, pompy dodatkowej (CWU lub podłogowej), przepustnicy oraz wyjściem beznapięciowym (sterowanie dodatkowym urządzeniem).

ZALETY:

✔️ obsługa pompy obiegowej

✔️ sterowanie pracą pompy dodatkowej CWU lub podłogowej

✔️ sterowanie pracą pompy bufora lub laddomatem

✔️ obsługa przepustnicy

✔️ stycznik wyłączający lub włączający pracę pieca gazowego zależnie od wymaganej temperatury wody w obiegu z uwzględnieniem histerezy

✔️ oprogramowanie zPID, obsługa bufora (dwa czujniki)

✔️ możliwość podłączenia modułu ST-505 Internet lub WiFi RS. Obsługa przez nową aplikację mobilną eModul

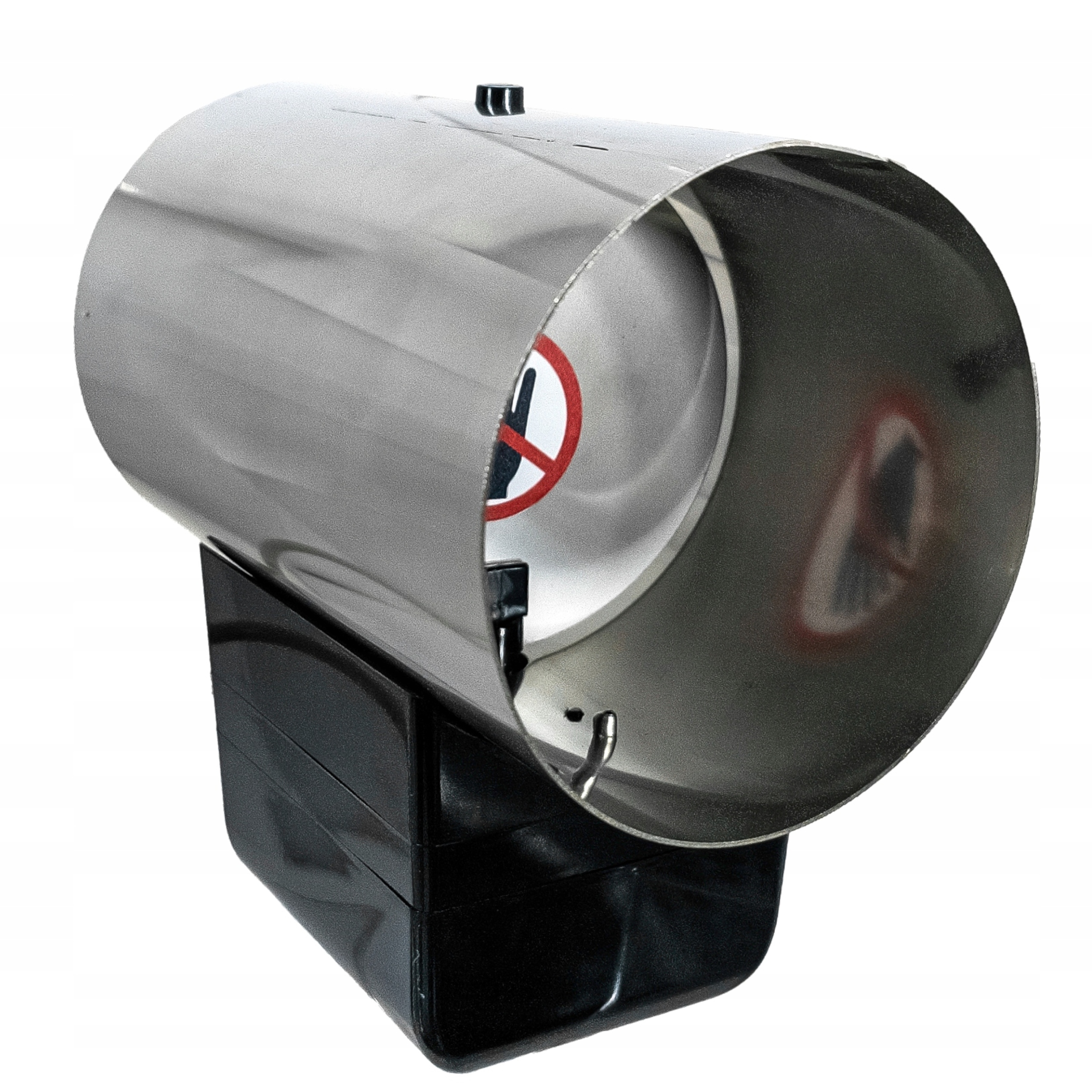

PRZEPUSTNICA 100MM

Urządzenie to wykorzystujemy do regulacji przepływu powietrza potrzebnego do spalania paliwa w kominkach z płaszczem wodnym.

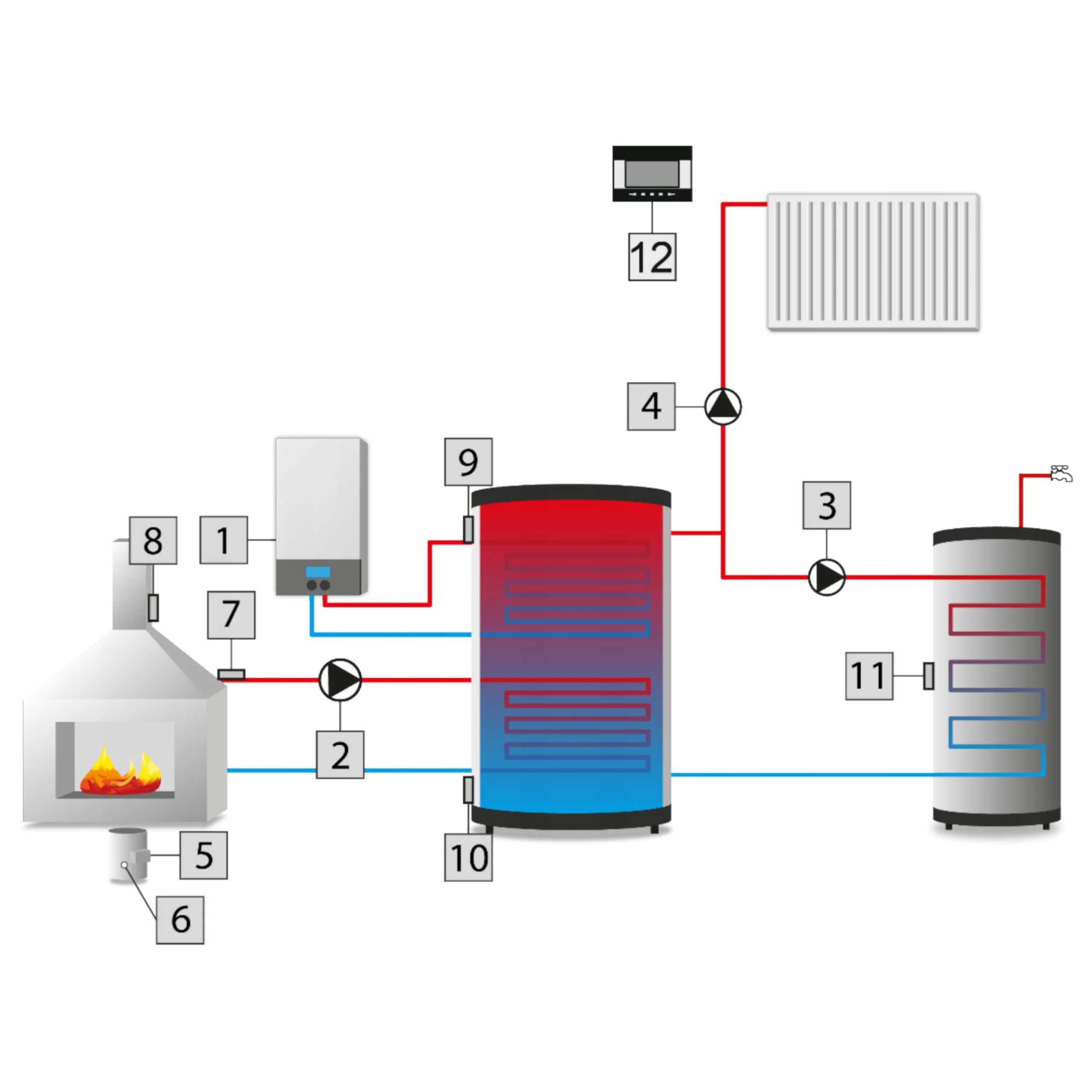

SCHEMAT PODŁĄCZENIA

1. Styk beznapięciowy

2. Pompa bufora

3. Pompa dodatkowa

4. Pompa CO

5. Przepustnica

6. Czujnik przepustnicy

7. Czujnik CO

8. Czujnik spalin

9. Czujnik bufora górny

10. Czujnik bufora dolny

11. Czujnik dodatkowy

12. Regulator pokojowy

PARAMETRY TECHNICZNE:

✔️ Zasilanie: 230V ± 10% / 50Hz

✔️ Maksymalny pobór mocy: 4W

✔️ Temperatura otoczenia: 5°C ÷ 50°C

✔️ Maksymalne obciążenie wyjścia pompy: 0,5A

✔️ Nominalne obciążenie styku beznapięciowego:

230V AC / 0,5A (AC1) *

24V DC / 0,5A (DC1) **

✔️ Wytrzymałość temp. czujnika KTY: -30°C ÷ 99°C

✔️ Wytrzymałość temp. czujnika spalin: -30°C ÷ 480°C

✔️ Histereza: 2°C

✔️ Bezpiecznik: 2x3,15A
