Grupa Pompowa Zespół Mieszający Do Rozdzielaczy Simple Thermo 3F53241 Herz
- Stan : Nowy
- Stan opakowania : oryginalne
GTIN:

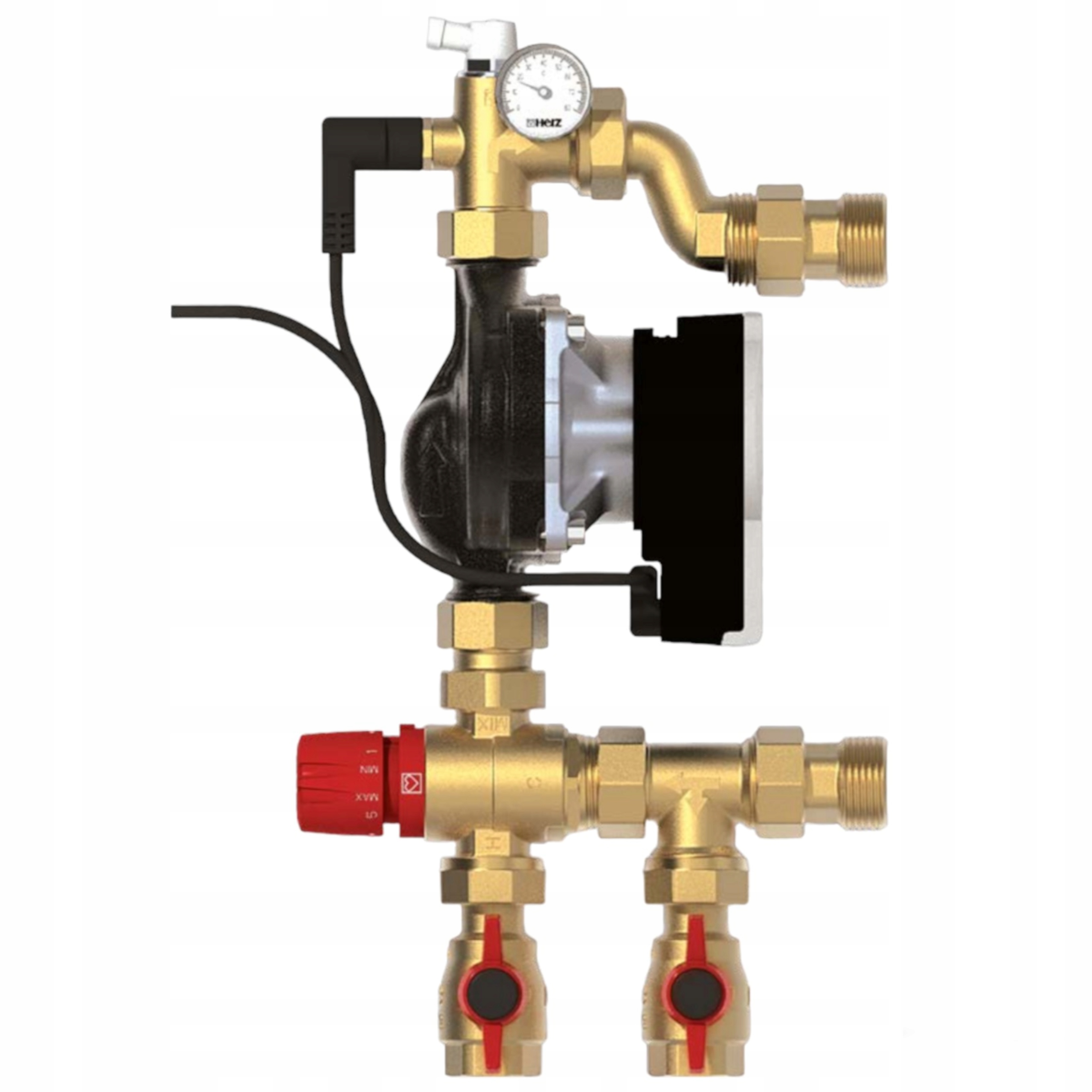

ZESPÓŁ MIESZAJĄCY DO ROZDZIELACZY SIMPLE THERMO HERZ 3F53241
ZASTOSOWANIE:
Zespół mieszający Simple Thermo służy do obniżania temperatury czynnika grzewczego na potrzeby systemów ogrzewania płaszczyznowego w instalacjach z wysokotemperaturowymi źródłami ciepła.
Zespół Simple Thermo należy montować bezpośrednio przy rozdzielaczu ogrzewania płaszczyznowego.
Z tego miejsca najlepiej przygotuje czynnik o zadanej temperaturze na zaworze mieszającym i zasili sam rozdzielacz oraz połączenia z pętlami ogrzewania płaszczyznowego.
ZALETY:
✔️ Zastępuje skomplikowany, centralny układ mieszania w kotłowni
✔️ Posiada regulację temperatury zasilania w zakresie od 20°C do 42°C
✔️ W zestawie: kulowe zawory odcinające z nakrętkami
✔️ Prosty w obsłudze, nie wymaga żadnej automatyki i sterowania
✔️ Niezawodna pompa obiegowa Wilo Para 15-130/6
✔️ Wbudowany odpowietrznik
✔️ Łatwy montaż
✔️ Dopasujesz go do każdego rozdzielacza
✔️ Ochrona termiczna podłogi

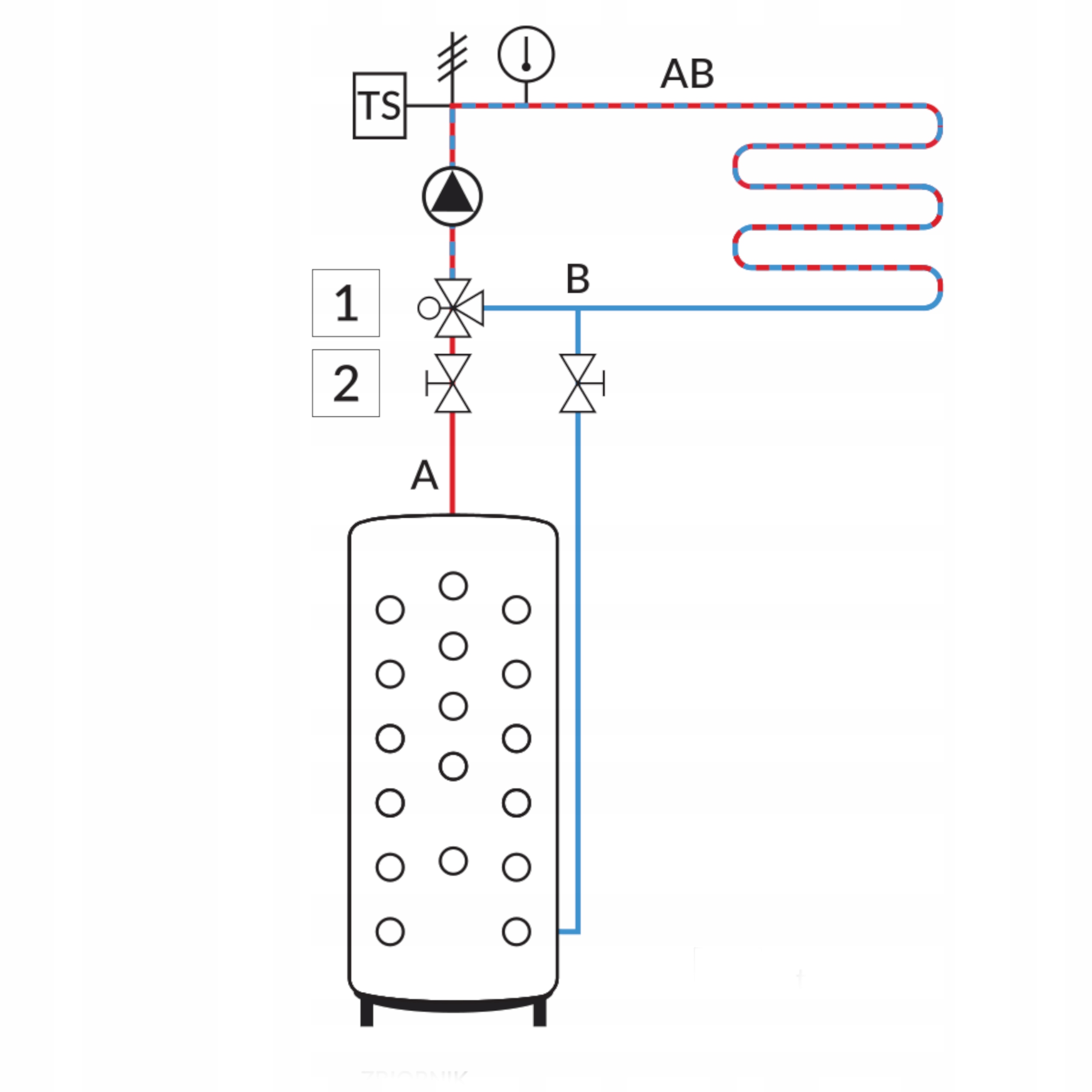

DZIAŁANIE:
Czynnik grzewczy ze źródła ciepła lub zbiornika buforowego trafia do termostatycznego zaworu mieszającego od strony zasilania (A).
Zawór miesza czynnik z zasilania o wysokiej temperaturze z czynnikiem powracającym z rozdzielacza (B) w odpowiednich proporcjach.
Czynnik o pożądanej temperaturze jest tłoczony przez pompę do belki zasilającej rozdzielacza (AB).

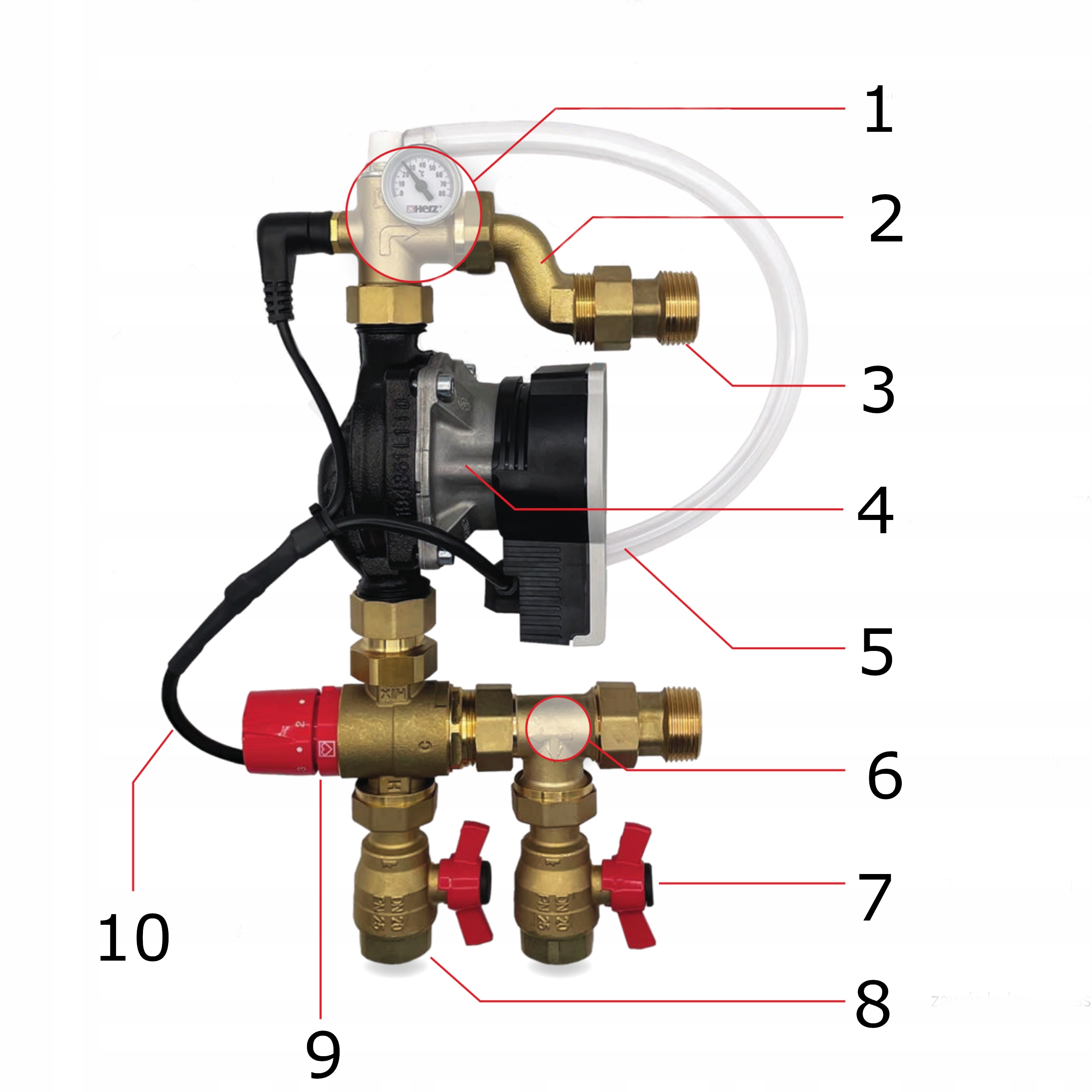

BUDOWA:
1 - kolano z zabezpieczeniem termicznym, termometrem i odpowietrznikiem
2 - mimośród do regulacji rozstawu przyłączy
3 - przyłącza z nakrętką
4 - pompa obiegowa Wilo PARA 15-130/6-43/SC
5 - wężyk elastyczny
6 - trójnik
7 - zawór kulowy - powrót
8 - zawór kulowy - zasilanie
9 - termostatyczny zawór mieszający
10 - kabel zasilający pompę

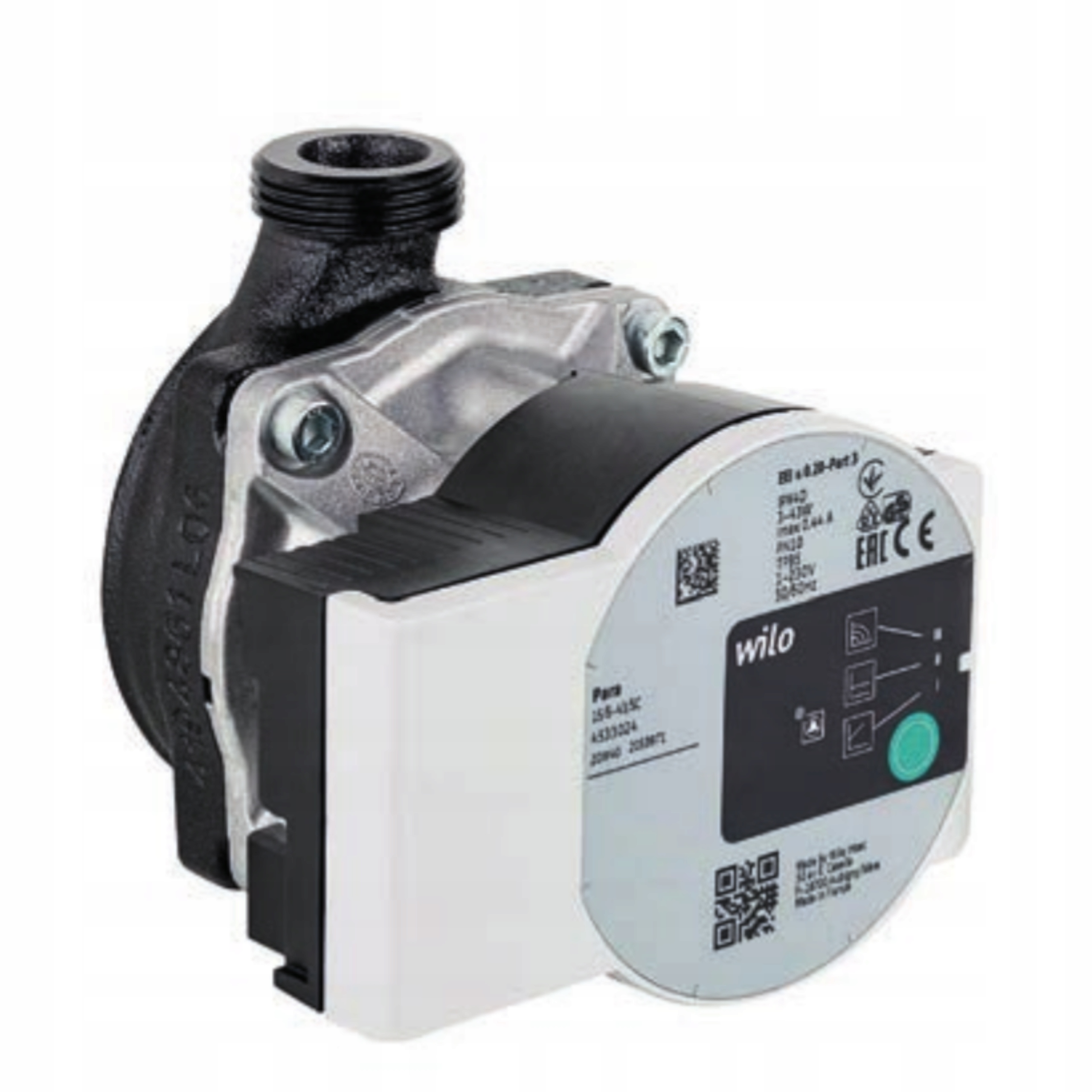

POMPA OBIEGOWA
W zespole Simple Thermo zastosowaliśmy pompę
obiegową Para 15-130/6 renomowanej marki Wilo.
Pompa może pracować w trybach:
➢ stałego ciśnienia
➢ stałego przepływu
➢ automatycznego odpowietrzania

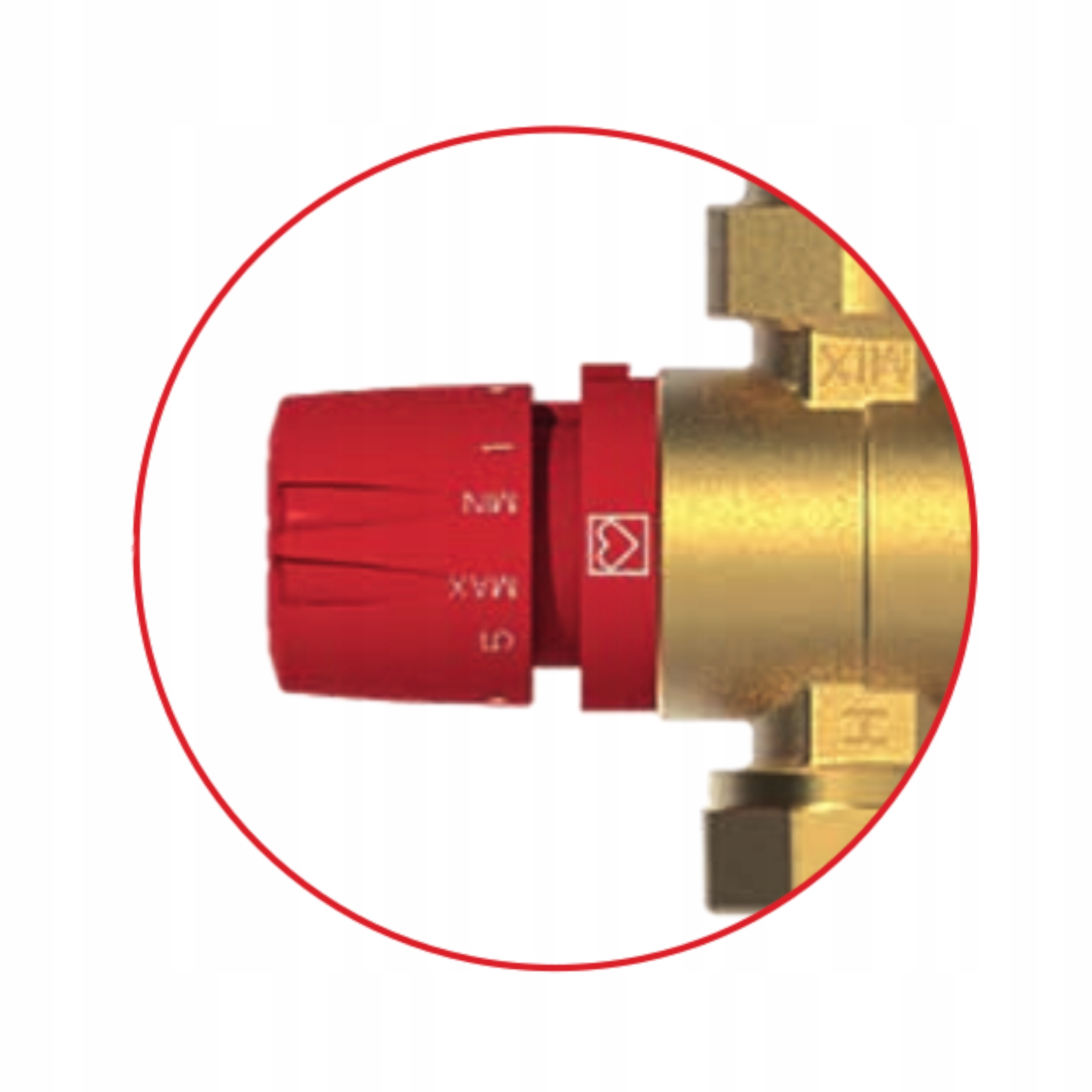

TERMOSTATYCZNY ZAWÓR MIESZAJĄCY
Zawór mieszający umożliwia nastawę temperatury na zasilaniu rozdzielacza od 20°C do 42°C.
Regulacja temperatury jest precyzyjna, a dokładność mieszania to ±2°C.

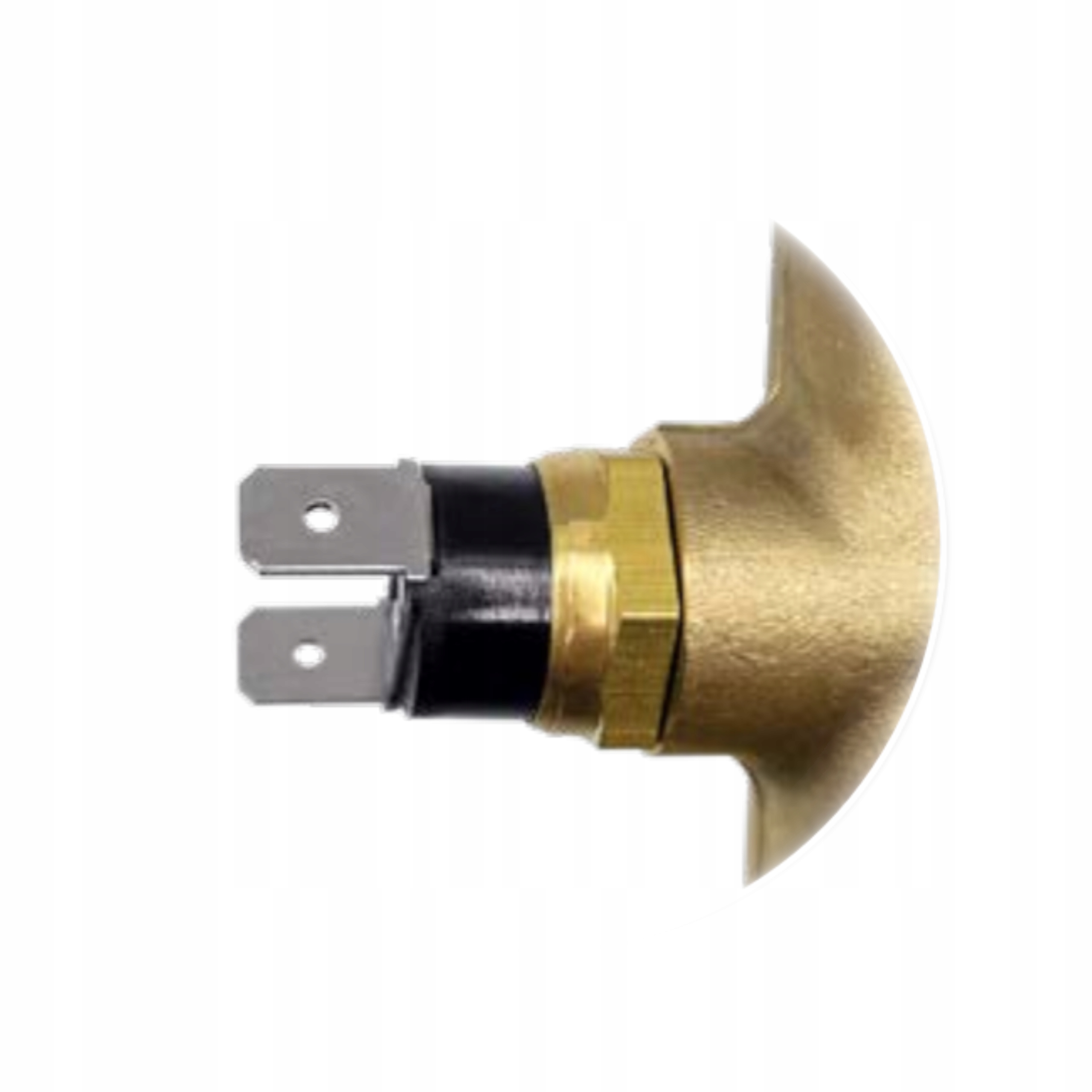

ZABEZPIECZENIE TERMICZNE
Wbudowany bimetaliczny wyłącznik termiczny, który chroni instalację ogrzewania płaszczyznowego przed przegrzaniem.
Zabezpieczenie jest ustawione w taki sposób, aby wyłączyć pompę obiegową w przypadku, gdy temperatura na zasilaniu przekroczyłaby 60°C.

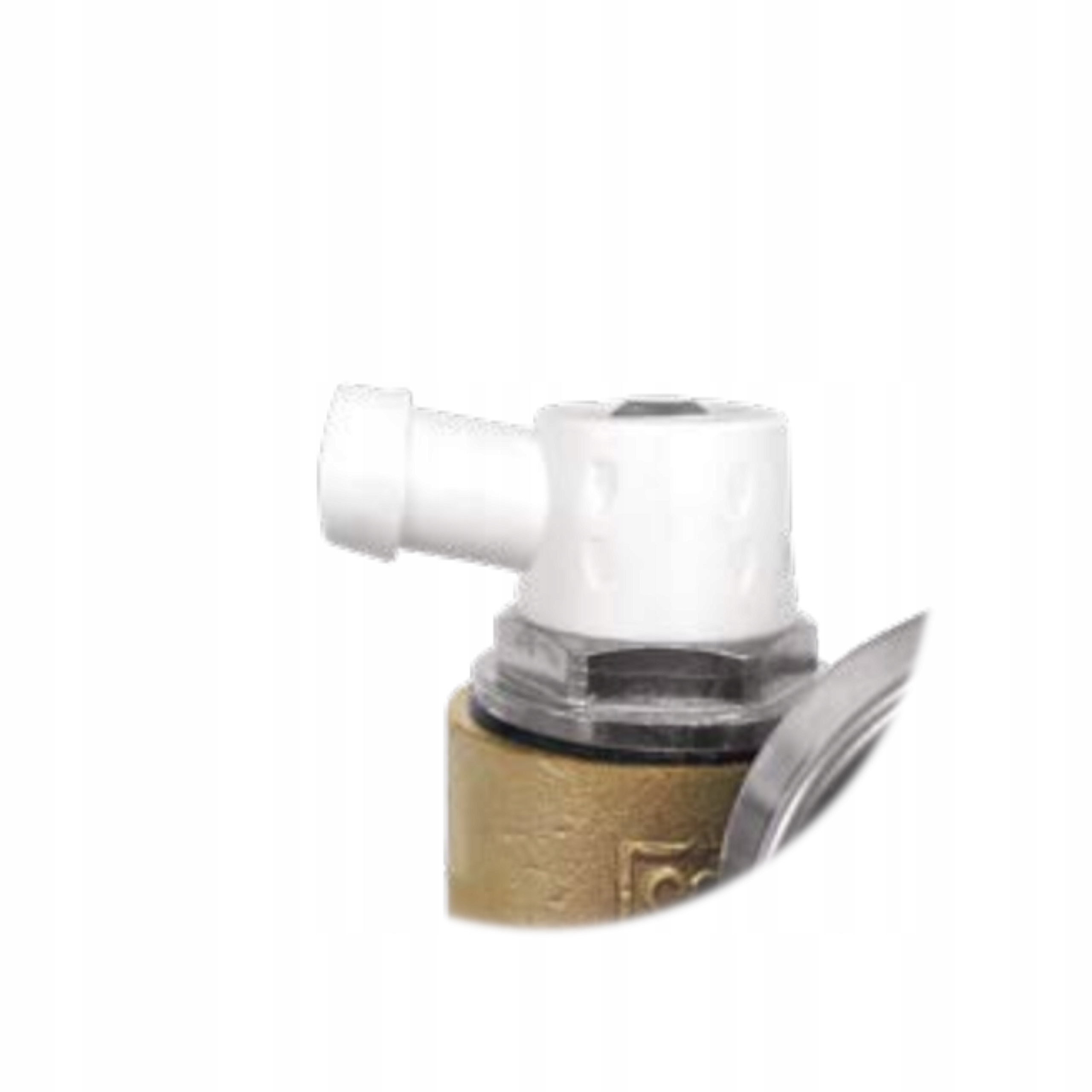

ODPOWIETRZNIK
W najwyższym punkcie kolana z zabezpieczeniem termicznym i termometrem umieściliśmy odpowietrznik.
Jest to też najwyższy punkt instalacji ogrzewania podłogowego i jednocześnie najlepsze miejsce do jej odpowietrzania.

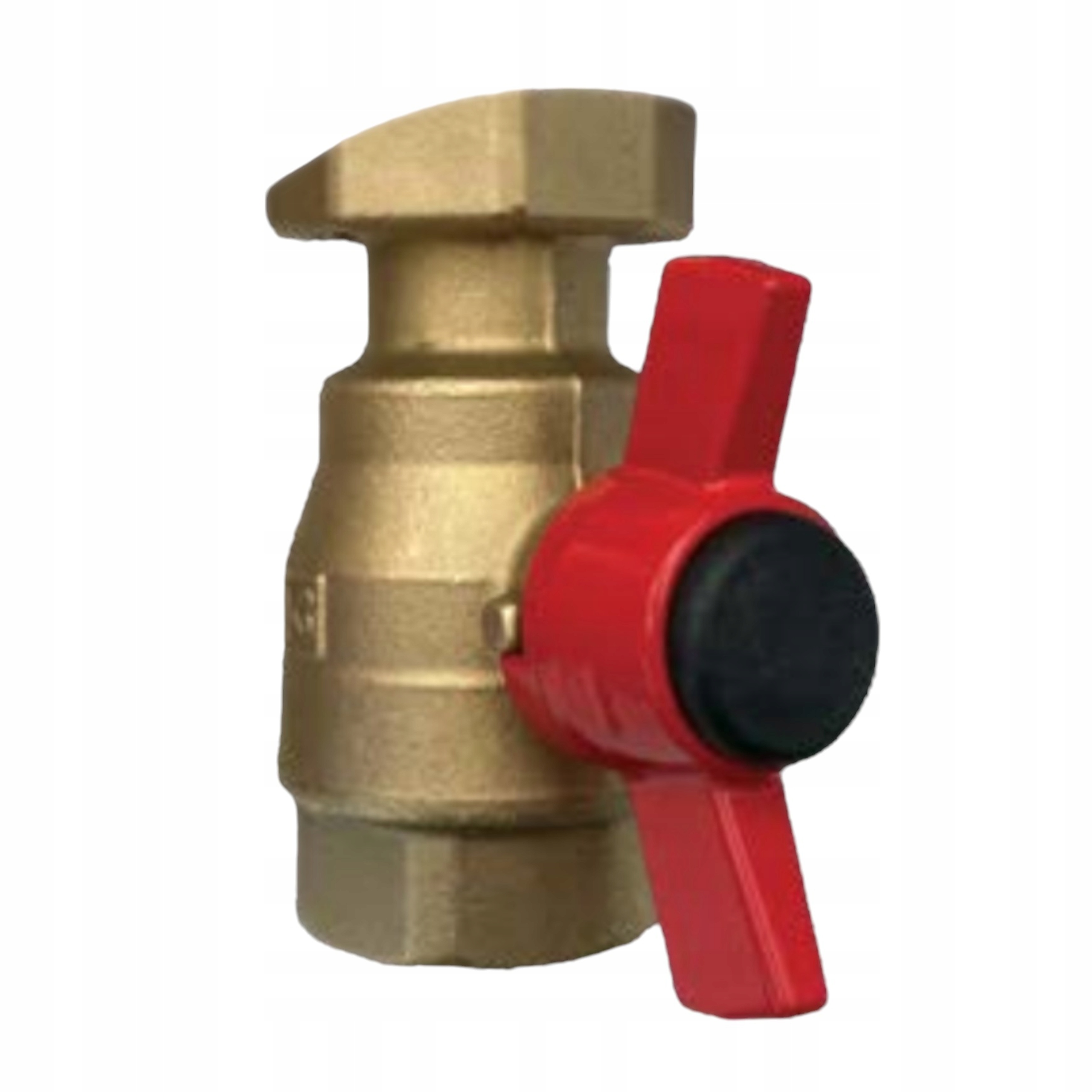

ZAWORY KULOWE
Zespół wyposażony w dwa zawory kulowe z obrotową nakrętką, są one naszej produkcji.
Zawory pomogą podczas montażu lub konserwacji grupy pompowej i rozdzielacza.
DANE TECHNICZNE:
➢ Ciśnienie nominalne: statyczne: 6 bar, dynamiczne: 5 bar
➢ Nastawa zaworu mieszającego: od 20°C do 42°C
➢ Maksymalny stosunek różnicy ciśnień zasilanie/powrót: 2:1
➢ Zalecana nadwyżka temperatury przed zaworem mieszającym: 10°C
➢ Dokładność zaworu mieszającego: ±2°C
➢ Maksymalna temperatura zasilania: 90°C
➢ Temperatura zadziałania bimetalicznego zabezpieczenia termicznego: 60°C
