Wyłącznik ciśnieniowy Compact 2 R.

Automatyczne urządzenie do zintegrowanego sterowania pompą

elektryczną oraz zabezpieczeniem przed suchobiegiem pompy.

COMPACT 2 to opatentowane kompaktowe urządzenie do automatycznego sterowania i ochrony pomp elektrycznych

system zawiera specjalny elektroniczny czujnik przepływu i ciśnienia, zintegrowany w obwodzie elektronicznym,

który steruje pracą pompy elektrycznej oraz utrzymuje ciśnienie i natężenie przepływu na odpowiednim poziomie.

Ponadto, ma system bezpieczeństwa zapobiegający pracy na sucho.

COMPACT 2 zastępują system hydrosfery, presostatu, zaworu zwrotnego i przełączników poziomu,

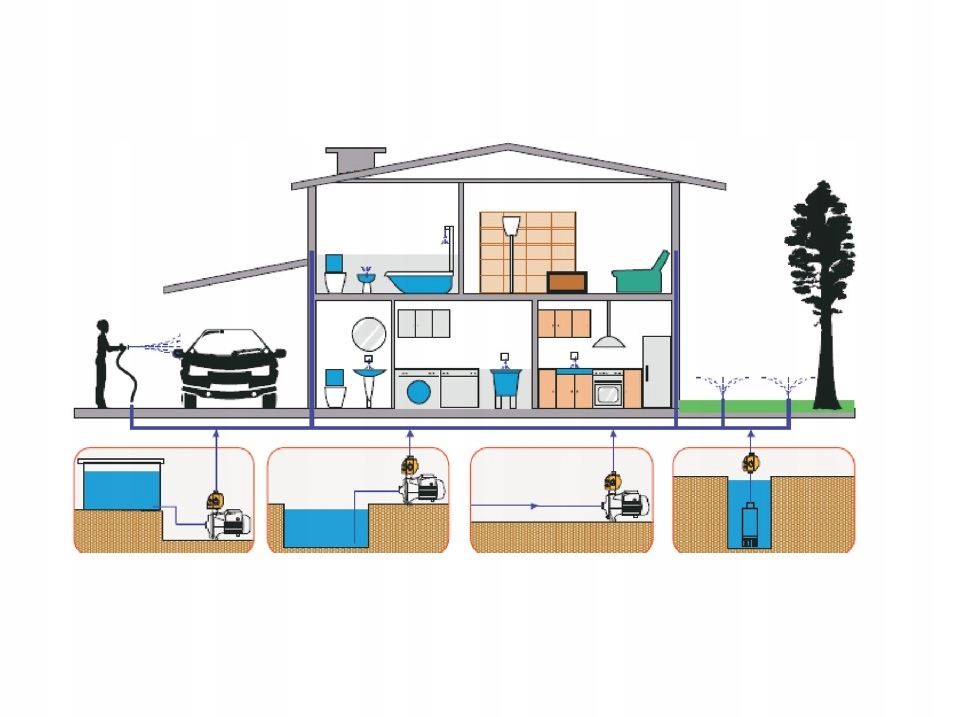

z zaletą mniejszych wymiarów i okresowej eliminacji konserwacji. Urządzenie automatycznie uruchamia

pompę elektryczną z chwilą otwarcia dobrowolnego punktu użycia i zatrzymuje ją po upływie

10 sekund zaprogramowanego czasu przy zamykaniu punktu użycia.

CHARAKTERYSTYKA ROBOCZA

‑ Urządzenie bez serwisowe.

‑ Oszczędność czasu instalacji.

‑ Zabezpieczenie przed efektem udaru hydraulicznego.

‑ Kompaktowa budowa i niewielkie wymiary.

‑ Brak konieczności urządzeń zabezpieczających (przełączników poziomu).

‑ Zabezpieczenie przed przewymiarowaniem pompy poprzez zintegrowane zastosowanie krzywej ciśnienia przepływu.

‑ Zintegrowany system ochronny, który zatrzymuje pompę w przypadku pracy na sucho.

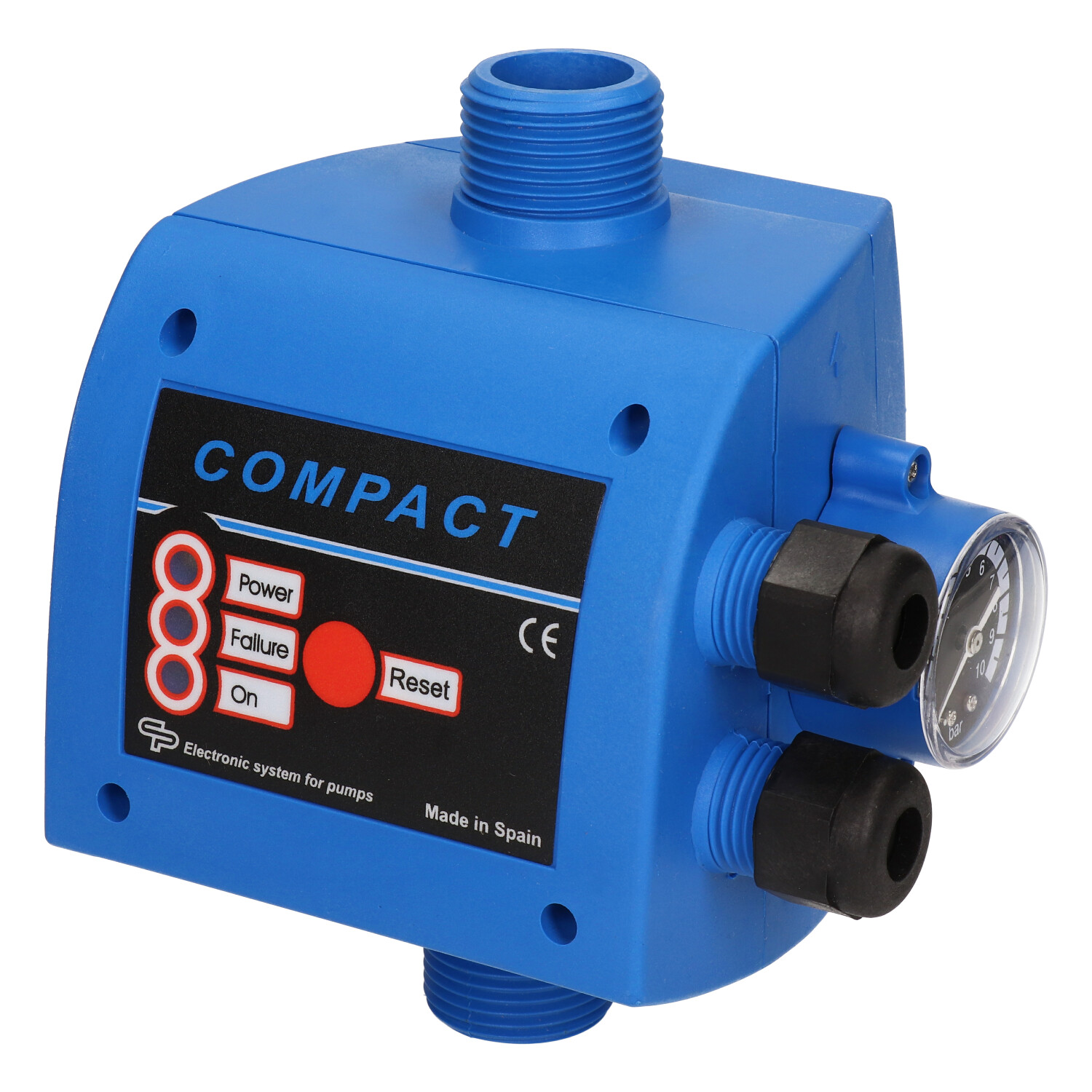

PANEL STEROWANIA:

‑ Żółta dioda ZASILANIE.

‑ Zielona dioda URZĄDZENIE WŁĄCZONE.

‑ czerwona dioda AWARIA.

​‑ Przycisk do ręcznego uruchamiania.

‑ Łatwo wymienialna grupa obwodów elektronicznych z pokrywą ochronną.

‑ Zabezpieczenie przed wyciekami w instalacji

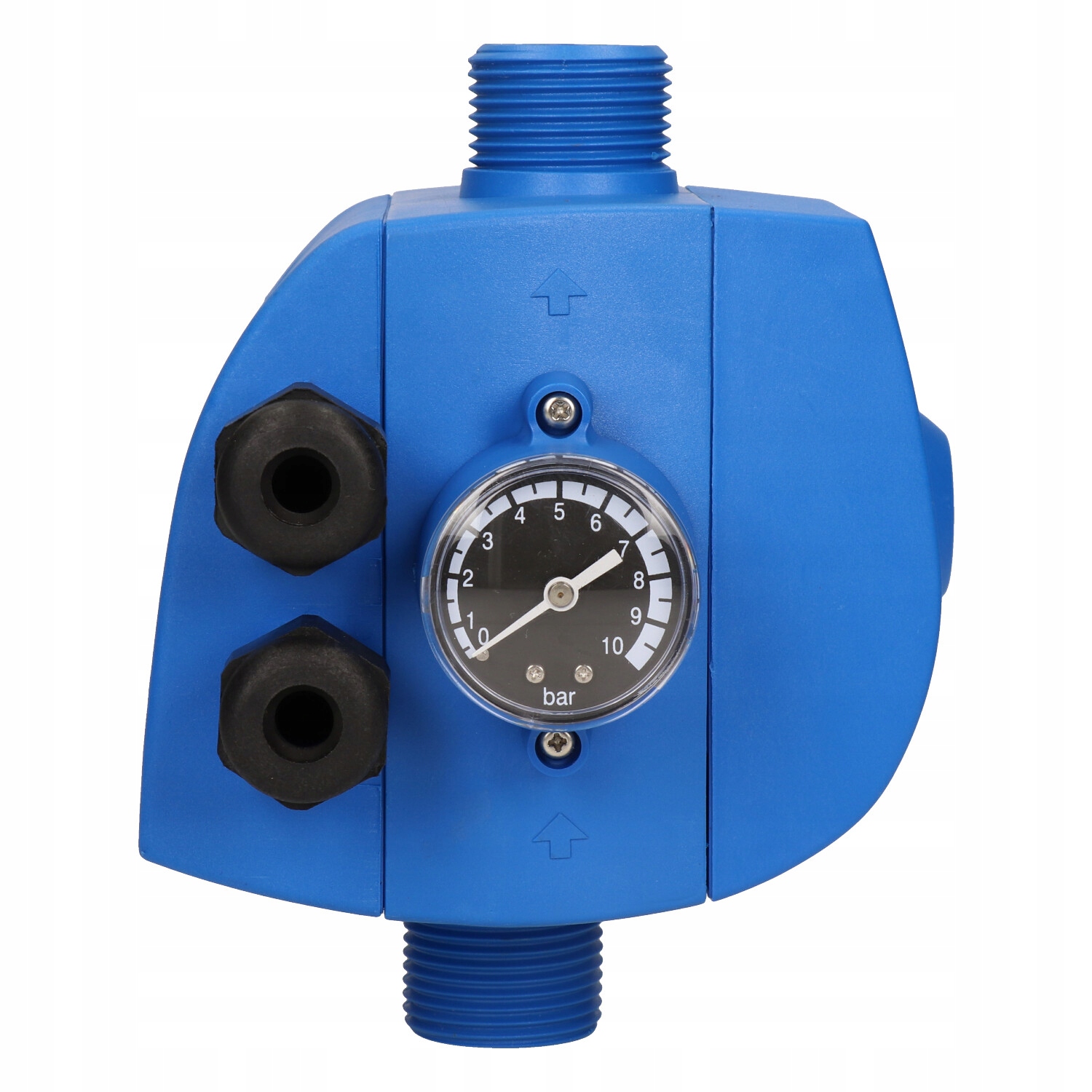

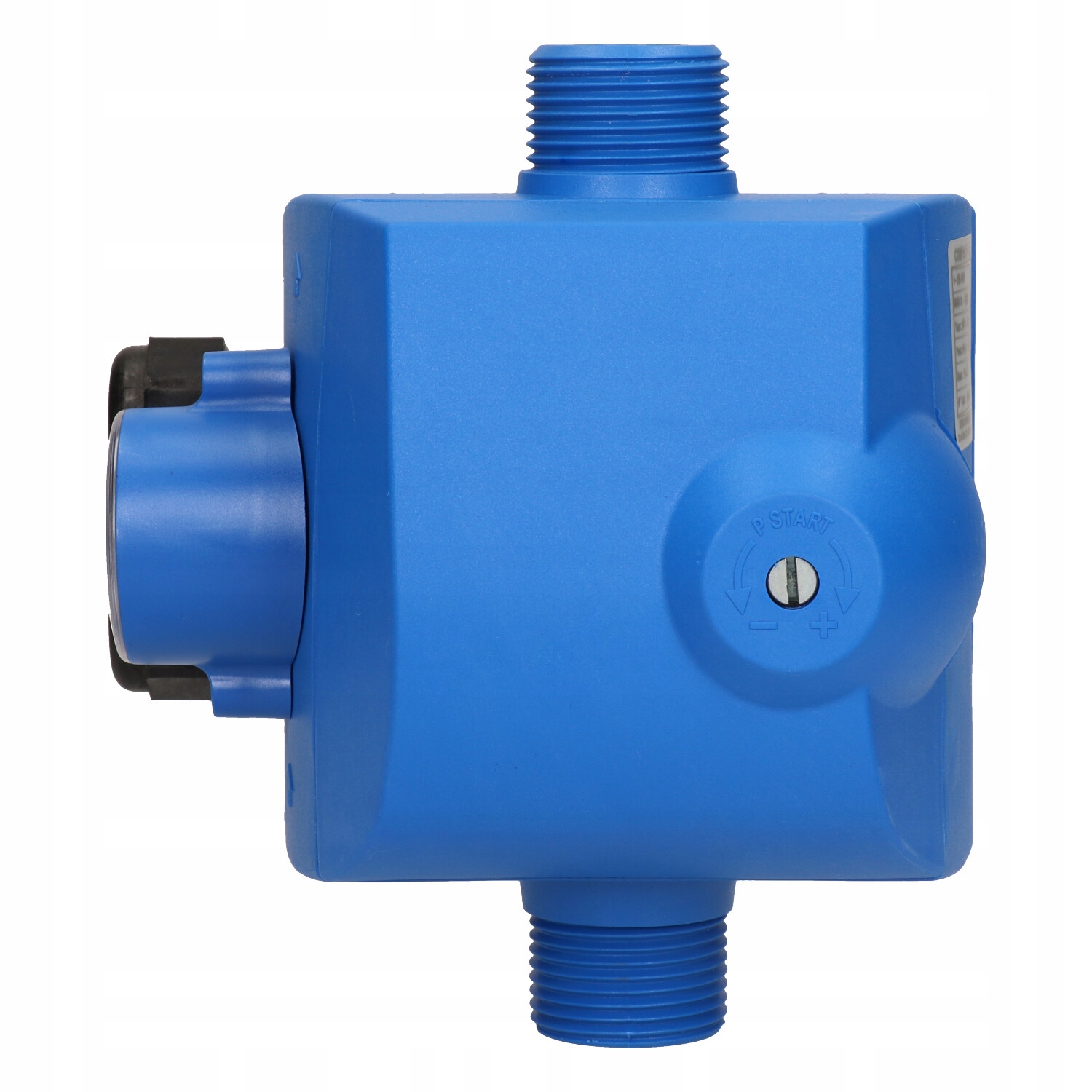

‑ Inne opcje, takie jak manometr, kable połączeniowe, regulowane ciśnienie początkowe.

‑ Certyfikat EMC i bezpieczeństwa elektrycznego.

‑ Funkcja ART (automatyczny test resetu).

PARAMETRY

• napięcie zasilania - 230 V
• częstotliwość znamionowa - 50/60 Hz
• maksymalna moc pompy - 1,5 kW
• maksymalny prąd - 12 A
• maks. dopuszczalne ciśnienie - 10 bar
• maks. temperatura cieczy - 50ºC
• maks. przepływ - 130 l/min: 8 m³/h

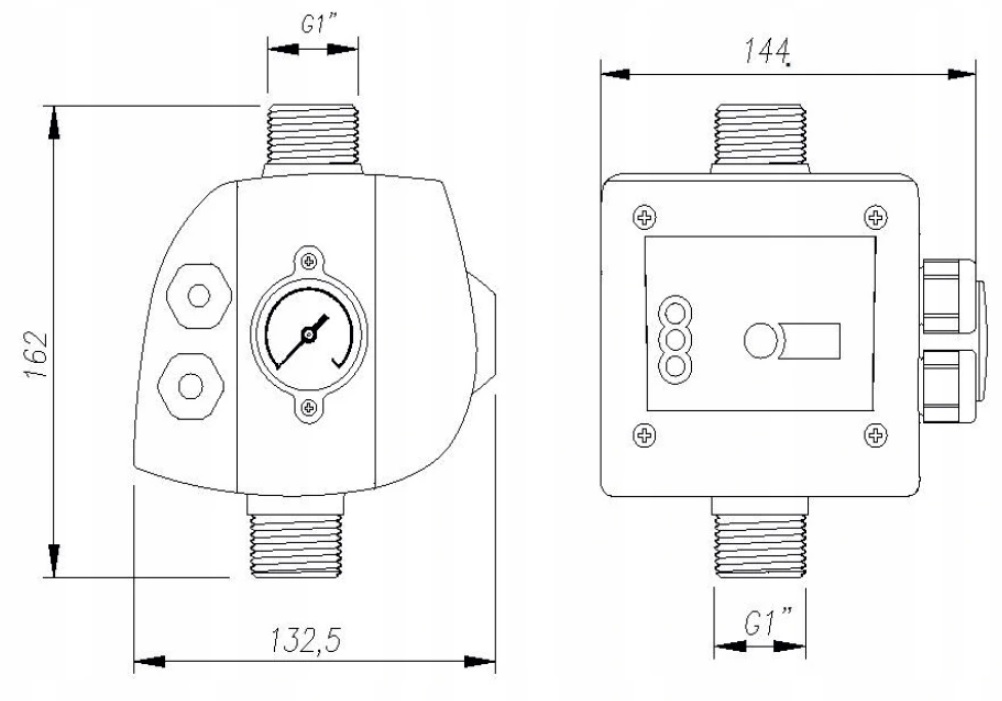

• średnica króćców przyłączeniowych - 1"
• stopień ochrony - IP 65
• Producent - COELBO Hiszpania
